Ball LockTM 球鎖快速裝夾系統
    杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上 。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以?xún)?nèi)。
    安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。
    球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹



定位

定位

  球鎖(Ball LockTM)系統可精確地定位工件,無需為夾具找正并且確保重復定位精度在±0.013mm之內。

球鎖快速裝夾系列

鎖緊

鎖緊

  球鎖系統可將夾具板牢牢地固定在基礎板上,每個軸最大可提供9噸的鎖緊力。

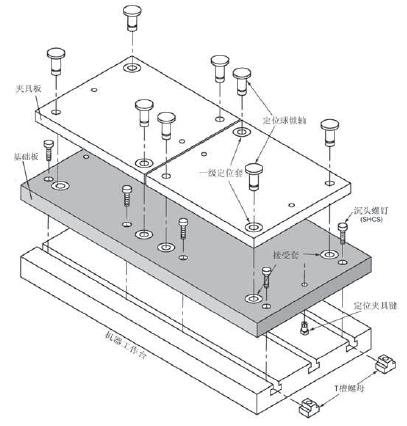

  球鎖裝夾系統可快速精確地定位和固定夾具板與基礎板。該系統由以下三部分組成:球鎖軸、定位套和接受套。使用此球鎖裝夾系統時,僅需三個步驟。首先將接受套安裝在機床臺面或基礎板中,接著將定位套裝到夾具板中,最后將球鎖軸通過定位套并與接受套合鎖緊即可,這樣就能精確地定位工件。將球鎖軸中間的內六角螺絲旋緊即可產生足夠的鎖緊力。共有十八種規格的球鎖軸、兩種類型的接受套和兩種類型的定位套可供選擇,您可以根據您的需要選擇一套較合適的球鎖系統。利用球鎖裝夾系統定位和鎖緊夾具板時,應系統地進行。夾具板上的兩個定位點相隔越遠越好.

常見問題解答

問:什么是球鎖系統?

答:用于定位和固定兩個平面的裝置。一般由一塊夾具板和一塊基礎板組成。

問:球鎖系統如何定位夾具板?

答:球鎖系統定位夾具的定位方式與定位銷的方式相類似。換句話說,兩個精確的孔(接受套)定位于兩個精確的定位銷(球鎖軸)上。

問:每塊板或每個工件需要用多少個軸(銷)來做定位用?

答:最多需要兩個軸。多用了不僅沒有幫助,反而會造成定位干涉。(也適用于定位銷)

問:球鎖系統如何鎖定?

答:球鎖系統通過一組鋼球獲取夾持力。螺絲對中心球施加壓力,接著該力被引導到三個球上,使之就位于錐形面上。

問:鎖定部件需要使用多少個軸?

答:這取決于具體的應用情況,一般來說,我們建議至少使用四個軸(兩個用于定位和鎖定,兩個僅用于鎖定)。

問:如果只用兩根軸來定位,怎樣安裝另外兩根軸而不引起干涉?

答:定位套配合于用來定位的軸,對于余下的軸,鉆通孔(軸徑需增加約0.76mm)即可。

問:最佳重復定位精度是多少?

答:如果兩個定位孔(接受套)之間的中心距偏差在±0.005mm之內并且使用兩個一級定位套,那么重復定位精度可以保持在±0.013mm。

問:一級和二級定位套有什么區別?

答:一級和二級定位套之間唯一的區別在于二級定位套直徑公差較大以適應夾具上較寬的中心距公差。
