Ball LockTM 球鎖快速裝夾系統 |
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。 |
安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹 |
|
|
|
|
|
用于旋轉分度臺的球鎖系統(公制) |
|
問題:
雖然旋轉分度臺增加了立式加工中心的萬能性,但還是有一 個較大的限制:安裝設置既費人力又很費時間,以致于限制了機 床的機動性。在很多情況下,人們將此單元專門放在一臺機床 上,以避免因冗長的安裝設置和交換時間所帶來的麻煩。
基礎板和夾具板已安裝球鎖接受套及定位套
|
杰根斯的解決方案:

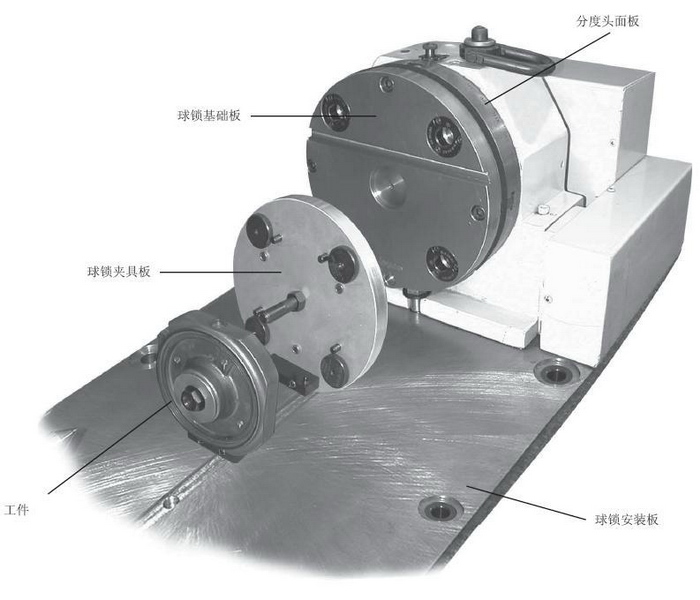

我們用于轉臺的新型球鎖裝夾系統提供了一種雙管齊下
的解決辦法。
首先,借助于球鎖安裝板,整個分度臺可以被快速和精
確地交換;解放出你的機床,做更多的工作。你不再會花費
數小時來做安裝設置之類的事情。球鎖系統在幾分鐘之內就
能完成,而且重復定位精度公差不超過±0.013mm。夾緊面
低,夾緊力大,該方案在十幾年的車間現場使用中已得到肯
定。
其次,球鎖系統能快速更換你的夾具板。借助于安裝在
分度臺花盤上的基礎板,你可以在60秒鐘內啟用新的夾具。
|
預先安裝了接受套及定位套的基礎板和夾具板 |
優勢:
- 最大限度地利用了分度臺
- 消除了冗長的安裝設置時間
- 在幾秒鐘內精確地交換了夾具板
|
|
|
|
|
|
