Ball LockTM 球鎖快速裝夾系統
    杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上 。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。
    安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。
    球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹


球鎖快速裝夾系統 原理說明
主要用途:
快速、精確地完成成套夾具的定位和固定.
特別適合小批量、多品種的加工作業。

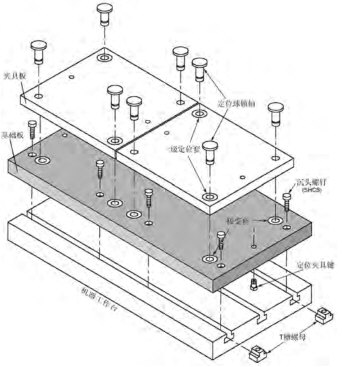

系統部件構成:
基礎板(含球鎖接受套), 夾具板(含球鎖定位套), 球鎖軸
主要特點:
* 快速:成套夾具更換只需1分鐘
* 重復定位精度:±0.013mm以內
* 可靠:整套球鎖系統夾持力最大可達36噸
* 操作簡易:工人無需特別培訓即可操作
* 維護簡單:部件通用,互換性高
* 后續成本低廉:一旦裝上杰根斯基礎板,用戶可不斷增配夾具板。每套夾具板只需安裝2個球鎖定位套即可加入使用

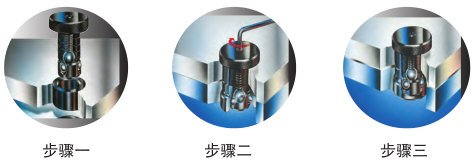

使用說明:
1)先將基礎板一次性永久固定在機器工作臺上.
2)在夾具板上加工四個配合孔(孔徑取決于球鎖軸直徑系列,詳見球鎖安裝說明;孔 距取決于實際夾具板尺寸和安裝空間允許情況),任意選擇兩個對角的孔,各安裝 一個球鎖定位套,與球鎖軸配合同時起定位和夾緊作用,其余兩個通孔與球鎖軸成 0.76mm間隙配合,僅起夾緊作用).
3)將夾具板上四個配合孔與基礎板上四個接受套的位置一一對應,插入球鎖軸,然 后旋緊,這樣夾具板與基礎板就牢牢地連接在一起了! 就這樣一步完成定位和固 定.重復精度保證在±0.013mm以內
通過使用球鎖系統,您可以實現:
* 每套夾具僅需調零一次,再次安裝無需重復調零,隨裝隨用
* 裝、卸迅速,一分鐘即可開工
* 兩套相同的夾具,一套加工,另一套在機器外安裝 、拆卸工件毛胚,節省待機時間
* 復雜毛坯可利用球鎖轉換工件方向, 變換加工位置
* 美國杰根斯品牌,確保產品質量,增強客戶信心



  上一頁 第1.4頁 下一頁
