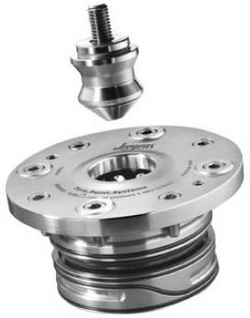

Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |
定位與夾緊 |
| |
|
| |
每套夾具上需要：
- 1 個零點鎖緊銷(徑向全定位)
- 1 個調整鎖緊銷(徑向單向定位)
- 零點和調整鎖緊銷垂直于底板
- 其他位置使用鎖緊銷(間隙配合,僅起鎖緊作用)或保護塞
|
| |
|
| |
|
| |
鎖緊銷安裝孔的加工尺寸 |
| |
|
 |
系列 |
ØD1 |
ØM |
S1 |
S2 |
| K5 |
10 |
M6 |
2.5 |
12 |
| K10 |
15 |
M8 |
3.5 |
16 |
| K20 |
25 |
M12 |
5.5 |
23 |
| K40 |
25 |
M16 |
5.5 |
30 |
說明：
- 鎖緊銷帶有內螺紋，可從上方鎖緊。
- 鎖緊銷的直徑D1各不相同，避免了安裝過程中零點、調整和間隙鎖緊銷發生混淆。
- 帶槽口的鎖緊銷可用于連續化生產，浮動鎖緊銷可以補償熱膨脹。
- 適用于交換工作臺/夾具的自動化起吊。

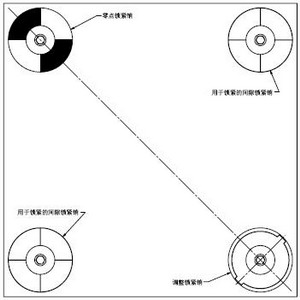

圖示：
裝有鎖緊銷和連接螺栓的孔位圖 |
|
| |
|
| |
|
|
