Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |
杰根斯零點裝夾系統 —
節(jié)省90％以上的安裝時間 |
 |
| 一步完成定位和鎖緊 |
|

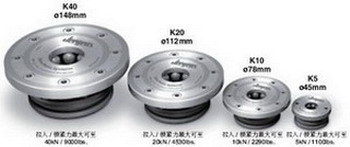

杰根斯的零點裝夾系統(ZPS)實現了定位和鎖緊同時完成，在確保重復定位精度的同時，將夾具的裝、卸和更換時間縮短。系統可以采用氣動或液壓解鎖，正向鎖緊*的定位模塊可以讓操作員以更高的精度和更少的力氣快速更換大型、小型夾具。其他特征包括：
- 重復定位精度 < 0.005mm
- 將安裝時間縮短
- 硬化不銹鋼結構 (AISI 440B)
- 整合安全系統
- 緊湊型設計
- 正向鎖緊*
- 強鎖緊力
* 正向鎖緊：鎖緊力的方向與刀具的切削力同向，切削力是額
外的鎖緊力， 對于鎖緊而言，是有益的外力。 |
|
| |
|
| |
有助于過程改進的八大特點
|
| |
杰根斯零點裝夾系統的設計特點可以保證提高精度和重復定位精度的同時，減少換夾時間。 |
| |
|
| |
| 自我引導 |
 |
|
鎖緊銷的錐形自引導外形可以使重型夾具的安裝更容易。 |
|
| |
|
| |
| 自我對正 |
 |
|
特別的結構設計不需要在插入和取出時完全對正 |
|
| |
|
| |
|
| |
|
|
