Ball LockTM 球鎖快速裝夾系統 |
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。 |
安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹 |
|
|
|
|
|
標準基礎板-公制(鋼制) |
|
|
|
另有全套球鎖系統組件可供選擇,包含所有球鎖系統部件,可大大簡化您的工作,詳情請見 1.10頁。 |
|

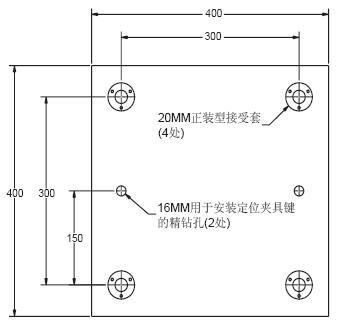

400 x 400 基礎板
含4個已安裝的20mm接受套,可配合350x350或400x400夾具板使用.適用于臥式加工中心或多工作臺加工中心。
- 材料: FreMaxTM 15鋼
- 面度在0.03 mm以內
- 厚度: 25mm
- 厚度公差: ±0.1mm
- 重量: 37Kg
|
|
|

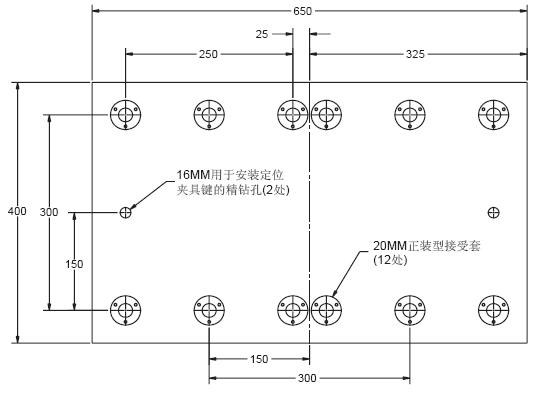

650x400 雙工位基礎板
含12個20mm接受套,易于與相應的夾具板拼合安裝。
配套夾具板
件號 |
可容納的
數量 |
板寬
及板長 |
58713 |
1 |
350x350 |
58715 |
1 |
400x400 |
58711 |
2 |
300x350 |
- 適用于垂直加工中心
- 厚度: 25mm
- 重量: 58Kg
|
|
|

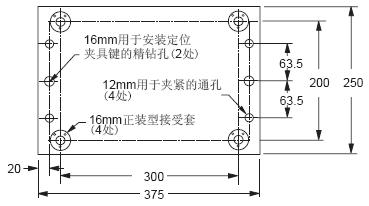

250x375 橋堡TM型基礎板
含四個已安裝的16mm接受套及四個12mm安裝孔。與橋堡TM型夾具板配合使用。
|
|
|
|
|
|
