Ball LockTM 球鎖快速裝夾系統
    杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上 。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。
    安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。
    球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹


  鎖緊銷固定螺栓


強度等級 10.9
用于底板安裝型和臺面安裝型鎖緊模塊







件號
尺寸系列 M L L1 g
306092 K5 M6 25 3.4 18
303578 K10 M8 37 6.0 30
303222 K20 M12 54 9.0 70
303230 K40 M16 69 10.0 130

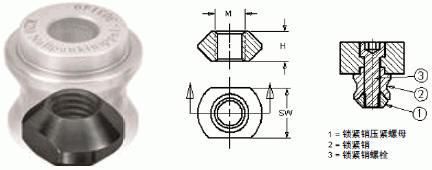

  鎖緊銷螺栓螺母









件號
尺寸系列 M SW H 重量
g
429969 K5 M6 10 6 3
429985 K10 M8 14 8 8
430009 K20 M12 21 14 26
430025 K40 M16 28 17 50


  浮動鎖緊銷




件號
尺寸
系列
ØDN ØD2 H1 g
340059 K10 21.8 12 16 25
305912 K20 31.8 15.5 23 80
426882 K40 39.8 20 29 160


  鎖緊銷固定螺栓


強度等級 10.9



件號
尺寸系列 ØD2 M L L1 L2 L3 g
340034 K10 11.0 M8 35 6 16.1 12.9 24
305938 K20 13.5 M10 50 9 23.1 17.9 55
426908 K40 17.0 M12 59 10 29.1 19.9 100




  上一頁 第1.55頁 下一頁
