Ball LockTM 球鎖快速裝夾系統
    杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上 。利用該系統,成套夾具的裝、卸時間可縮短至1分鐘,回復定位精度確保在+/-0.013mm以內。
    安裝杰根斯球鎖系統,已有的夾具系統無需特別改動,即可成為快換式精密夾具,小批量訂單生產從此不再成問題。
    球鎖裝夾系統操作簡易,無需特別培訓和維護。......更多詳細介紹

  配合多工位基礎板的標準夾具板-公制
    350x350 夾具板

鋁板
件號

58713

鋼板
件號

58813

    400x400 夾具板

鋁板
件號

58715

鋼板
件號

58815

  • 材料: Alca Plus鑄鋁 或 FreMax 15鋼
  • 厚度: 20mm
  • 厚度公差: ±0.1mm
  • 重量 (350x350): 鋁 6Kg,鋼 20Kg
  • 重量 (400x400): 鋁 8Kg,鋼 25Kg
夾具板

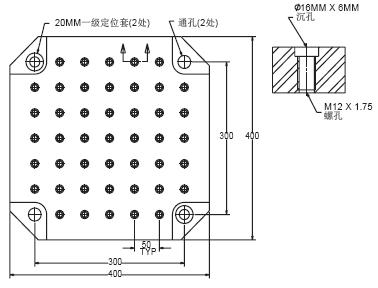

   400x400 柵格孔夾具板

鋼板
件號

58801


  • 材料: FreMax 15鋼
  • 厚度: 28.57mm
  • 厚度公差: ±0.1mm
  • 重量: 38Kg
夾具板

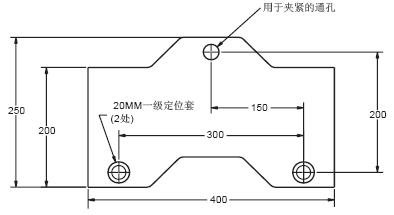

    拼板式互鎖夾具板

鋁板
件號

鋼板
件號

58706

58806

  • 材料: Alca Plus鑄鋁或 FreMax 15鋼
  • 厚度: 20mm
  • 厚度公差: ±0.1mm
  • 重量: 鋁 4Kg,鋼 12Kg
  • 配合100mm或150mm窄體型臺虎鉗使用
  • 獨特的設計將臺虎鉗間的中心距縮到最小,使每個生產周期
  • 可加工更多的零件
  • 使用球鎖裝夾系統使其易于安裝在多用途基礎板上
  • 適用于小型工件的裝夾
夾具板

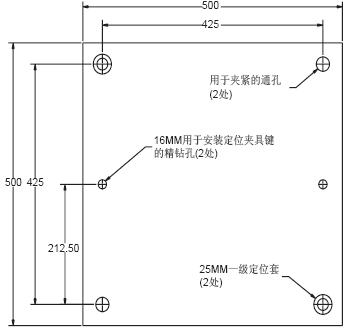

   500x500 夾具板

鋁板
件號

58727

鋼板
件號

58827

  • 材料: Alca Plus鑄鋁 或 FreMax 15鋼
  • 厚度: 25mm
  • 厚度公差: ±0.1mm
  • 重量: 鋁 18Kg,鋼 52Kg
夾具板



   上一頁 第1.12頁 下一頁
