Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 定位夾具鍵 |
- 材料: 4140
- 熱處理: 26-30
- 提供CAD圖形文件
- 使用5/32六角扳手安裝
- 降低夾具成本
- 省去額外的安裝時間
- 可完全互換
- 適合眾多機床工作臺T槽尺寸
|
| 杰根斯產品特點： |
| 360°全接觸, 定位更準確 |
一個定位夾具鍵可以用于多種T槽寬度的工作臺。定位夾具鍵將夾具定位在機床工作臺上的中心位置。使用夾具鍵就不用在夾具板上開槽，不用制作定位件，也不用攻鉆螺孔了，只要擴出兩個銷
孔（尺寸取決于鍵軸直徑，如下表所示），從而節省了工時。獨特的膨脹軸使得操作人員既能從頂部也能從底部用標準的六角扳手將夾具鍵與夾具鎖緊。
|
|

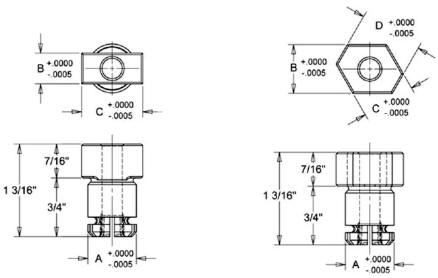

| 定位夾具鍵 - 英制 |
| 件號 |
A |
B |
C |
D |
重量
(kg) |
推薦孔徑 |
舊件號 |
39520 |
5/8 |
1/2 |
7/8 |
— |
0.09 |
0.625軸徑：0.6255+/-0.0005 |
39501,39507 |
39521 |
5/8 |
9/16 |
3/4 |
— |
0.09 |
0.625軸徑：0.6255+/-0.0005 |
39502,39505 |
39522 |
5/8 |
5/8 |
11/16 |
13/16 |
0.09 |
0.625軸徑：0.6255+/-0.0005 |
39503,39504,39506 |
39523 |
5/8 |
1" |
1 1/16 |
— |
0.19 |
0.625軸徑：0.6255+/-0.0005 |
39509,39510 |
|
|
|
| 定位夾具鍵 - 公制 |
|
|
| 件號 |
A |
B |
C |
D |
重量
(kg) |
推薦孔徑 |
舊件號 |
39525 |
16 |
10 |
20 |
— |
0.04 |
16軸徑：16.01+/-0.01 |
39550,39555 |
39526 |
16 |
12 |
22 |
— |
0.04 |
16軸徑：16.01+/-0.01 |
39551,39556 |
39527 |
16 |
14 |
16 |
18 |
0.04 |
16軸徑：16.01+/-0.01 |
39552,39553,39554 |
39528 |
20 |
24 |
28 |
32 |
0.09 |
20軸徑：20.01+/-0.01 |
39557,39558,39559 |
|
|
|
| 公制工槽/英制定位鍵 |
|
主要用于工作臺工槽為公制,但已有的夾具定位孔為英制的情況 |
|
| 件號 |
A |
B |
C |
D |
重量
(kg) |
推薦孔徑 |
舊件號 |
39530 |
0.625 |
10 |
20 |
— |
0.08 |
0.625軸徑：0.6255+/-0.0005 |
39550,39565 |
39531 |
0.625 |
12 |
22 |
— |
0.09 |
0.625軸徑：0.6255+/-0.0005 |
39561,39566 |
39532 |
0.625 |
14 |
16 |
18 |
0.09 |
0.625軸徑：0.6255+/-0.0005 |
39562,39563,39564 |
|
|
|
| |
|
| |
|
上一頁 第1.25頁 下一頁 |
| |
|
|
