Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |

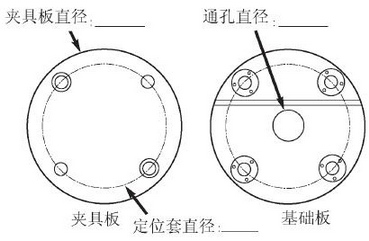

| 定制信息(英制) |
|
| 標準系統 |
|
 |
分度臺：
制造廠商：_________________________________
型號：_____________________________________
直徑：_____________________________________
輕載或重載：_______________________________
通孔直孔：_________________________________
安裝分度臺的機床：
制造廠商：_________________________________
型號：_____________________________________
承載能力：_________________________________
分度臺花盤：
T型槽尺寸：_______________________________
排列/方向：________________________________
或
螺孔尺寸：_________________________________
排列/方向：_________________________________ |
材料:
- 夾具板: Alca PlusTM鑄鋁,
±0.005"厚度公差
- 基礎板: FreMaxTM 15鋼,
±0.005"厚度公差
|

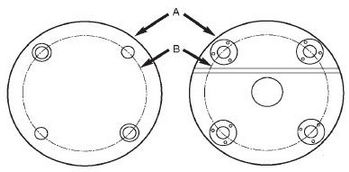

| 定制系統 |
 |
| 夾具板 |
|
件號 |
A |
B |
厚度 |
球鎖定位套 |
球鎖軸 |
重量 |
28707 |
8" |
6" |
0.75" |
16mm |
49608 |
3.5 lbs. |
28708 |
10" |
8" |
1.00" |
20mm |
49602 |
7.0 lbs. |
28709 |
12" |
10" |
1.00" |
20mm |
49602 |
11.0 lbs. |
|
產品更新
在杰根斯，產品改進是一個不間斷的過程。恕不通知將會變化的規格和技術數據。如果現有資料對您的設計十分關鍵，我們建議您與杰根斯的技術銷售部取得聯系，以審核其尺寸和規格。 |
|
| 基礎板 |
件號 |
A |
B |
厚度 |
球鎖接受套 |
中心孔 |
重量 |
49107 |
8" |
6" |
0.75" |
16mm |
1.00" |
11.0 lbs. |
49108 |
10" |
8" |
1.00" |
20mm |
2.00" |
21.0 lbs. |
49109 |
12" |
10" |
1.00" |
20mm |
2.00" |
33.0 lbs. |
|
|
|
| |
|
| |
|
