| 定制您的球鎖系統組件(英制) |
|
 |
備齊所有配件，夾具更換時間少于一分鐘
杰根斯球鎖組合提高了機加工制造業中的夾具更換速度。每套組合包含兩塊各裝有兩個定位套的鋁質夾具板；一塊裝有四個接受套的鋼制基礎板；及四個20mm的球鎖軸，每個球鎖軸的最大負荷能力是3000磅。當一塊夾具板在機床上工作時，工作人員可乘此時機將其他零件裝到另一塊夾具板上。較少了裝夾時間，縮短了待機時間。為了能把基礎板精確地安裝到T槽工作臺上，而且無需為基礎板找正，可以用定位夾具鍵�；A(chǔ)板上用于安裝定位夾具鍵的精鉆孔的中心線和接受套及夾具板上的定位套的中心線是互相平行的。這些精鉆孔也可便于將夾具板安裝銑床工作臺上且無需找正。在加工夾具上的定位點時這些孔也非常有用。 |

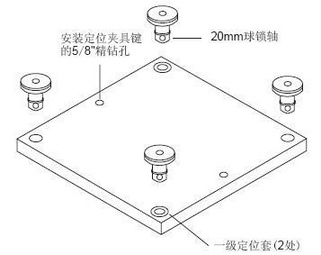

鋁質夾具板

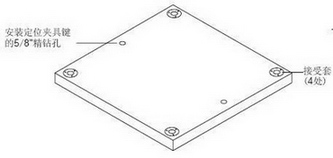

鋼制基礎板
|

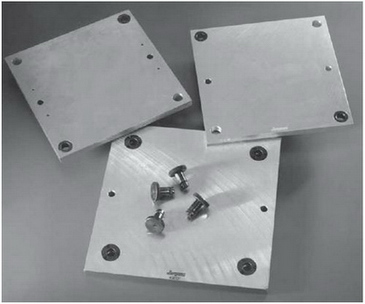

標準球鎖組合 |
| 件號 |
包含組件 |
| 49001 |
2-3/4"×14"×14"鋁制夾具板，裝有20mm的定位套
1-1-1/8"×16"×16"鋼制基礎板，并裝有接受套
4-20mm球鎖軸 |
| 49002 |
2-3/4"×16"×16"鋁制夾具板，裝有20mm的定位套
1-1-1/8"×16"×16"鋼制基礎板，并裝有接受套
4-20mm球鎖軸 |
| 49004 |
橋堡TM型
2-3/4"×10"×15"鋁制夾板，裝有16mm的定位套
1-3/4"×10"×15"鋼制基礎板，并裝有接受套4-16mm球鎖軸 |
提供定制
杰根斯可根據您的機器工作臺為您量身定制全套球鎖系統，包括任何規格的基礎板和夾具板。
您僅需提供以下信息我們即可:
機床品牌及型號____________________________
工作臺行程 (x, y, z)______________________
工作臺尺寸 (x, y) ________________________
機器工作臺最大載荷重量(Kg) _______________
T型槽寬度及其中心距離 ____________________
|
|
|
| |
|
| |
|
