Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

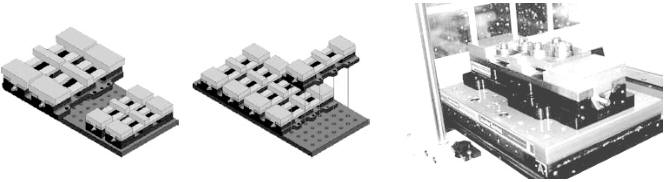

Bock定位板系統 |
| |
Bock系列定位板可以安裝Bock底座雙工位虎鉗，并實現快速的安裝和定位。使用杰根斯精密膨脹銷可以使重復定位精度達到+/-0.013mm。
Bock系列定位板是由精密加工的鋁或鋼材料制作，上面帶有網狀柵格定位/安裝孔。每個孔都標有字母或者數字。
Bock系列雙工位虎鉗帶有互鎖式基座能夠快速的安裝并保證靈活性。較窄的鉗身可以極大的縮小虎鉗之間的間距，在機床工作臺上提供更多的可裝夾工位。
每個定位板是根據您的特定應用定制的。如需報價，請撥打021-58356226
詢問，告知我們您的規格尺寸。
|
 |
|
| |
|
| |
Bock系列定位板 |
| |
 |
- 重復定位精度+/-0.025mm。
- 有多種規格可選，提供公制和英制。
- 標準定位板由表面硬化鋁合金制作，提供一個更耐磨的表面。
- 每個定位安裝孔都有數字和字母，可以作為更可靠的安裝參照。
- 柵格孔上部是精密的銷孔，下部是螺紋。用途更加廣泛。
- 每個孔都安裝了黃銅制成的保護塞提高安裝效率
|
| 件號 |
兼容機床 |
厚度
(in) |
尺寸
(in) |
材料 |
933804 |
HAAS VF-2 |
1.42 |
14 x 36 |
鋁 |
933956 |
Robodrill |
1.42 |
15.35 x 27.5 |
鋁 |
934204 |
Mazak VTC200B |
1.42 |
20 x 57.5 |
鋁 |
934340 |
HAAS VE-2YT |
1.42 |
18 x 36 |
鋁 |
|
|
| |
精密膨脹銷 |
| |
 |
精密膨脹銷可實現更快速及精確
的將Bock系列雙工位虎鉗定位到
定位板上。
- 重復定位精度+/-0.013mm。
- 多種規格可率
|
英制
| 件號 |
直徑 |
高度
(in) |
六角扳手尺寸 |
| 頂部 |
底部 |
| 29404 |
5/8 |
1-1/4 |
7/32 |
3/16 |
公制
| 件號 |
直徑 |
高度
(in) |
六角扳手尺寸 |
| 頂部 |
底部 |
| 29454 |
16 |
32 |
6 |
5 |
|
 |
|
| |
更多介紹請見2.7頁。 |
| |
|
| |
|
|
