Fixture-Pro工作原理 |
| |
|
| |
|
模塊化的設計提供了更大的靈活性。 |
- 方便的適用于各種新的或者已有的應用
- 不同設備間切換
- 通過各種墊高塊、轉換板及專用夾緊組件的不同組合，滿足一切設備使用。
- Fixture-Pro是一種柔性生產組件，隨著使用量的增加而不停成長
|
|
| |
設備安裝方法： |
| |
方法一：
QLS安裝系統 |
|
方法二：
中心定位銷安裝 |
|
方法三：
直接安裝到傳統工作臺 |
| |
|
|
|
|
杰根斯QLS安裝系統通過帶銷螺釘快速精確
的將QLS組件安裝到QLS基礎板上 |
|
利用圓形的中心定位銷和菱形銷將QLS組
件安裝到QLS基礎板上。 |
|
使用中心定位銷、五軸定位鍵、沉頭螺
絲和T槽螺母直接安裝在傳統工作臺上 |
| |
|
|
|
|
 |
|
 |
|
 |
| |
|
|
|
|
通過兩個精密的帶銷螺釘穿過兩個精密
的銷套，將QLS組件定位在QLS基礎板上。 |
|
標準的定位銷組合定位，多種中心定位
銷規格滿足各種需求。 |
|
不使用QLS基礎板直接將組件安裝到傳統
工作臺上，更大化提升Z軸的空間。 |
|
| |
|
| |

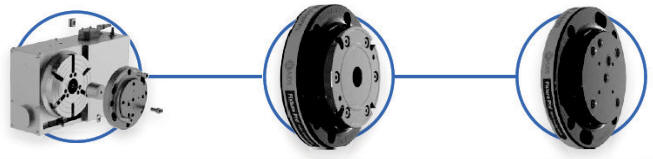

新的Fixture-Pro轉換座可以快速靈活的將虎鉗、燕尾虎鉗、ER夾頭以及Drop & Lock TM
基座安裝到回轉式的工作臺上。 利用Fixture-Pro轉換座及Drop & Lock TM 快換基座快速將QLS柵格板安裝到通用的機床構造上。
|
| |
杰根斯ZPS零點系統只需一步就可以定位夾緊工件，減少90%的安裝時間，同時重復定位精度可以達到+/-0.005mm。
更多的旋轉適配器和專用夾緊組件可見6.71、6.72頁
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
