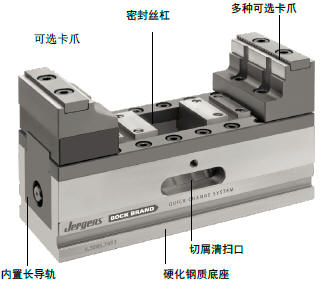

五軸自定心虎鉗 |
| |
|
|
此系列產品可以滿足五軸加工中心和交換工作臺系統上的大多數夾緊作業。無論工件的形狀是圓形還是方形，自定心夾持系統總能保證相同的零點位置。
此外結構緊湊。穩定性高。并有多種卡爪可選（嵌塊式卡爪，平卡爪，軟爪，搖擺式卡爪，V型卡爪）也是專門為5軸機械加工所設計的特征。
40SC，60SC,100SC和125SC，同時適用于對內徑和外徑的夾持。
- 為5軸機械加工特別設計
- 工件待加工面全部開放，可以使用標準短刀具
- 結構簡單而堅固，表面平整，易于清理
- 也可做為標準設備上的模塊使用
- 多種卡爪可供選擇
|
 |
|
| |
| 件號 |
尺寸 |
夾緊力* *
(kN/Torque Nm) |
重量
(Kg) |

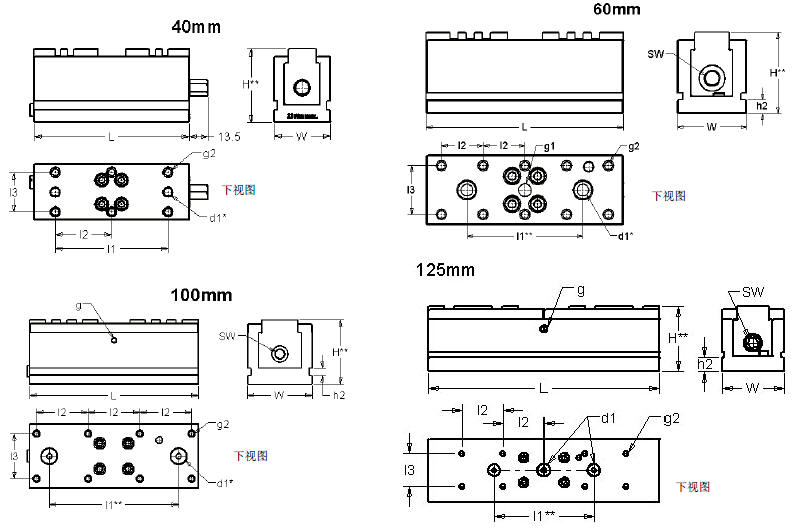

尺寸規格 (毫米) |
六角尺寸
(mm) |
| L |
W |
H** |
d1* |
g |
g1 |
g2 |
h1** |
h2 |
l1* |
l2 |
l3 |
81601 |
40mm |
7.5/23 |
2.0 |
100 |
40 |
53 |
6H7x8 |
– |
– |
M6x8 |
– |
– |
80 |
40.0 |
30 |
M10 |
80001 |
60mm |
15/50 |
3.8 |
170 |
60 |
70 |
10F7 |
– |
M10x11 |
M8x12 |
– |
12 |
100 |
36.0 |
42 |
M12 |
80101 |
100mm |
25/80 |
18.0 |
260 |
100 |
100 |
25x5/M10x14 |
M8x11 |
– |
M10x14 |
– |
150 |
200 |
80.0 |
70 |
M14 |
80102 |
100mm液壓 |
20/200 |
18.0 |
290 |
100 |
100 |
25x5/M10x14 |
M8x11 |
– |
M10x14 |
– |
150 |
200 |
80.0 |
70 |
– |
80201 |
125mm |
35/200 |
49.0 |
465 |
125 |
130 |
25x5/M10x14 |
M12x16 |
– |
M12x16 |
98 |
27 |
200 |
82.5 |
66 |
M19 |
| 注意: 每臺杰根斯5軸虎鉗都配有虎鉗手柄，不包含卡爪。 |
*公差±0.01mm **公差±0.02mm |
| Kg x 2.205=lbs Nm x 8.85=in. lbs Kg x 2.205=Ibs Bar x 14.5=psi |
|
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
