加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　
　
100mm液壓虎鉗立柱
  • 每個方向上的虎鉗都有獨立的控制閥進行操控。
  • 與手動虎鉗相比，液壓虎鉗只需要非常小的力就能保證重復定位精度。
  • 快速更換卡爪系統
  • 液壓虎鉗立柱配備100mm寬的可加工鋁質卡爪。也有標準的超寬型軟爪、超高型軟爪、硬質卡爪和鋼質卡爪可供選擇。3面式和4面式型號均可使用。
  • 所有杰根斯虎鉗都包括可加工可翻轉的卡爪、硬化并精磨而成 的鋼質導軌和全封閉的絲杠部件。




另有定制底座可供選擇


球鎖底座虎鉗立柱上視圖
4面式

4面式立柱有8個工位夾持工件，并有兩種標準底座可供選擇。通用型底座可通過80mm或100mm間距的安裝孔，直接安裝 在臥式加工中心(HMC)上。

如果將杰根斯的球鎖系統應用在臥式加工中心(HMC)工作臺上，將進一步提高加工生產效率。更換虎鉗立柱或其他夾具只需不到一分鐘的時間，夾具的重復定位精度在±0.013mm以內。
　
　 　

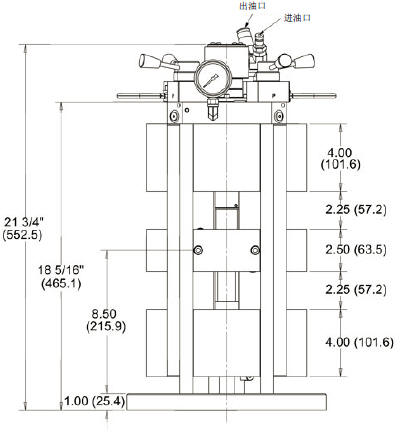

　 4面式100mm虎鉗立柱
　
安裝方式 件號 H J Q 底座
寬 		底座
長 		球鎖孔
中心距 		安裝孔
中心距1*		 安裝孔
中心距2*		 配套球鎖軸
件號 		重量
(kgs)
球鎖底座 51453 242.8 101.6 71.1 400 400 350x350 n/a n/a 49652 68
通用底座 51475 242.8 101.6 71.1 300 300 n/a 80MM 100MM N/A 67

*通用型立柱的底座上有兩套安裝孔，匹配加工中心上80mm或100mm間距的柵格孔或T型槽。也可按照需要定制安裝孔位置和底座尺寸。
　 　
　
