    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　
　 五軸Drop & Lock整體快鎖裝夾系統
　


     快速將零件或夾具安裝至機器上。圓形或正方形可供選擇。將夾具或虎鉗安裝在該模塊上，使用六角扳手?jǐn)Q緊就可以工作了！放置，鎖緊，加工，就是這么簡單高效！

  • 材料: A2 鋼
  • 硬度: 58-62 Rc
  • 平行度: 同心圓 0.0051mm
  • 厚度公差: ±0.002
  • 表面處理: 黑色氧化

　　鎖緊銷

    只需要使用Drop & Lock™ 整體快換裝夾系統便可將任何可工件或夾具直接安裝在該模塊上！

  • 材料: A2 鋼
  • 硬度: 50-54 Rc
　 公制
　

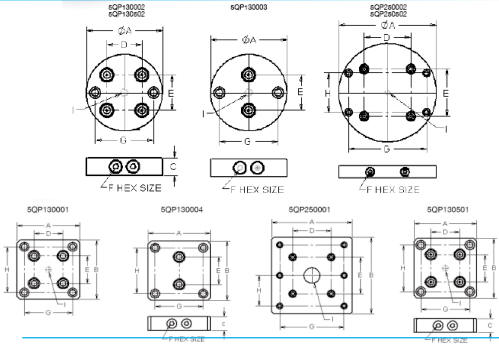

件號 類型 銷型結構 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 外六角
尺寸
(mm)		 G
(mm)		 H
(mm)		 I
(mm)		 定位 裝配 重量
lbs (Kgs)		 鎖緊銷
尺寸
(mm)		 件號
5QP130002 圓形 4 130 - 30 60 60 8 100 - 12 中心定位銷 12mm 內六角螺釘 5.8 / 2.6 20 5QP020
5QP250002 圓形 4 250 - 30 120 120 8 200 100 12 中心定位銷 12mm 內六角螺釘 23.9 / 10.8 20 5QP020
5QP130001 正方形 4 130 130 30 60 60 8 100 100 12 中心定位銷 12mm 內六角螺釘 7.2 / 3.3 20 5QP020
5QP250001 正方形 4 250 250 30 120 120 8 200 100 12 中心定位銷 12mm 內六角螺釘 30.4 / 13.8 20 5QP020
5QP130003 圓形 2 130 - 30 60 60 8 100 - 12 中心定位銷 12mm 內六角螺釘 6.0 / 2.7 20 5QP020
5QP130004 正方形 2 130 130 30 60 60 8 100 100 12 中心定位銷 12mm 內六角螺釘 7.6 / 3.5 20 5QP020
　 英制
　
件號 類型 銷型結構 A
(in)		 B
(in)		 C
(in)		 D
(in)		 E
(in)		 外六角
尺寸
(in)		 G
(in)		 H
(in)		 I
(in)		 定位 裝配 重量
lbs (Kgs)		 鎖緊銷
尺寸
(in)		 件號
5QP130502 圓形 4 5.118 - 1.181 2.362  2.362 0.315  4.000 - 0.5 中心定位銷 1/2" 內六角螺釘 5.8 / 2.6 20 5QP020
5QP250502 圓形 4 9.842 - 1.181 4.724  4.724 0.315  8.000  4.000 1.968 中心定位銷 1/2" 內六角螺釘 27.0 / 12.2 20 5QP020
5QP130501 正方形 4 5.118 5.118 1.181 2.362  2.362 0.315  4.000  4.000 0.500 中心定位銷 1/2" 內六角螺釘 7.2 / 3.3 20 5QP020
　 注：最大扭矩25ft.lbs
　
　 　
　
