| 杰根斯虎鉗的球鎖配件(英制) |
|
|
Mul柱塞頭le Vise 夾具板
 |
球鎖軸 |
球鎖軸
直徑 |
夾具板/基礎板
厚度 |
球鎖軸
件號 |
帶指旋螺釘?shù)?br />
球鎖軸 |
20 |
3/4 |
49601 |
49601-S |
20 |
1 |
49602 |
49602-S |
25 |
3/4 |
49611 |
49611-S |
25 |
1 |
49612 |
49612-S |

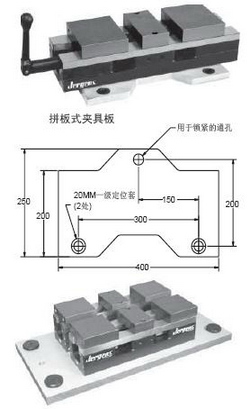

鋸齒形夾具板 |
標準球鎖軸 |
帶指旋螺釘?shù)?br />
球鎖軸 |
|
夾具板
件號 |
拼板
外形尺寸 |
夾具板
厚度 |
外形尺寸 |
配套虎鉗
件號 |
重量
(Kg) |
28705 |
6 x 12 |
3/4 |
8 x 15 |
49401 |
4 |
28706 |
8 x 12 |
3/4 |
10 x 16 |
49402 |
5 |
可安裝組合虎鉗的球鎖夾具板 |
| 杰根斯公司生產標準球鎖夾具板應用于多種機加工。左邊的圖片就是一個例子。 這些夾具板可安裝數個杰根斯虎鉗合。但是, 當為特定的加工應用和車床設計時, 杰根斯球鎖裝夾系統具有很大的優點。請聯系杰根斯公司的技術服務部門選擇適合您的夾具板和基礎板. |
夾具板
件號 |
球鎖孔
尺寸 |
球鎖軸
直徑 |
夾具板
厚度 |
外形尺寸 |
虎鉗/
夾具板數 |
配套虎鉗
件號 |
重量
(Kg) |
28713 |
12 x 12 |
20mm |
3/4 |
14 x 14 |
2 |
49401 |
6 |
28715 |
12 x 12 |
20mm |
3/4 |
16 x 16 |
2 |
49401 |
8 |
28727 |
17 x 17 |
25mm |
1 |
20 x 20 |
3 |
49401 |
17 |
28727 |
17 x 17 |
25mm |
1 |
20 x 20 |
2 |
49402 |
17 |
*28742 |
8 x 22 |
25mm |
1 |
12 x 25 |
2 |
49401 |
13 |
*可配合杰根斯夾具方箱立柱69011使用 |
| 球鎖基礎板, 球鎖虎鉗,
夾具方箱立柱及夾具板的配合使用 |
杰根斯公司生產標準基板應用于流行的機床. 這里展示了3種標準板. 這些基板可接受杰根斯公司的球鎖虎鉗, 方箱和夾具板. 部分基板具有多種安裝式樣, 允許多種尺寸和類型的夾具板和虎鉗用在同一機器上. 但是, 當為特定的加工應用和車床設計時, 杰根斯球鎖裝夾系統具有很大的優點.請聯系杰根斯公司的技術服務部門選擇適合您的基板. |
件號
|
機器
類型 |
工作臺
尺寸 |
球鎖孔
尺寸 |
應用 |
| 49102 |
HMC |
400mm |
14x14 |
虎鉗立柱, 夾具立柱, 其他 |
49103-C |
HMC |
500mm |
17x17 & 14x14 |
虎鉗立柱, 夾具立柱, 其他 |
49112 |
VMC |
20x40 |
多種 |
拼板式虎鉗及夾具板, 組合虎鉗夾具, 其他 |
|
|
