加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　
100mm 加工中心虎鉗立柱 　
  • 3或4面立柱
  • 多選擇安裝系統
  • 更快的卡爪快換系統
  • 完全的卡爪行程
  • 硬化鋼精磨而成的導槽
  • 全密封的導向螺桿組件
  • 帶可加工的軟卡爪
  • 另有硬質卡爪可供選擇

100mm虎鉗立柱夾緊力
扭矩
(N.m)		 夾緊力
(大約)
27 1630
41 2040
54 2400
68 2800
81 3250*
*推薦最大值

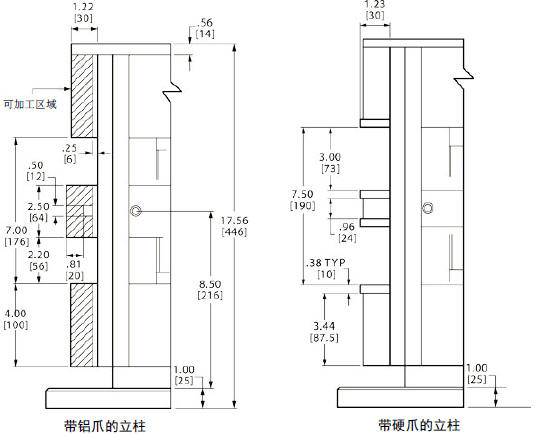

100mm 加工中心虎鉗立柱

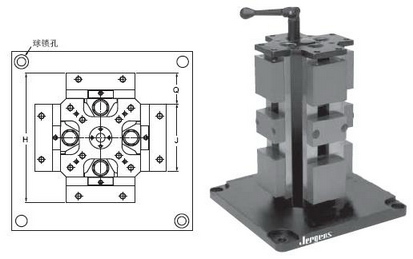

4面式

　　4面立柱是杰根斯的一種可靠耐用的虎鉗立柱, 其上有8個工位夾持工件. 有兩個標準的基座可供選擇, 其中, 通用型基座利用相距80mm或100mm的加工中心上的安裝孔, 可直接安裝到臥式(HMC)中心工作臺上. 如果將杰根斯的球鎖系統安裝在臥式(HMC)中心上, 將更大地提高加工生產效率, 虎鉗立柱和任何其他夾具的更換將少于一分鐘, 夾具每次的重復定位精度將在±0.013mm之內.

　　提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門.

4面式100mm虎鉗立柱（英制）

底板類型

件號

H

J

Q

板寬

板長

球鎖孔
中心距

安裝孔
中心距1*

 安裝孔
中心距2*		 安裝孔
中心距3*		 重量
(lbs)

球鎖軸
件號
球鎖底座

49403

9.56

4.0

2.8

 15.75 15.75 14 x 14

n/a

 n/a n/a 132 49602
通用底座

49475

9.56

4.0

 2.8

11.81

 11.81

n/a

80mm

100mm 125mm 122 -
4面式100mm虎鉗立柱（公制）

底板類型

件號

H

J

Q

板寬

板長

球鎖孔
中心距

安裝孔
中心距1*

 安裝孔
中心距2*		 安裝孔
中心距3*		 重量
(Kg)

球鎖軸
件號
球鎖底座

69403

 240

100

 70 400 400 350 x 350

n/a

 n/a n/a 60 49652
通用底座

49475

 240 100 70 300 300

n/a

80mm

100mm 125mm 55 -
* 通用型立柱上的基座有兩套安裝孔, 匹配80mm或100mm加工中心上的夾持裝置或T槽。
可根據用戶的需要提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門。
　 　
　
　
