加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　

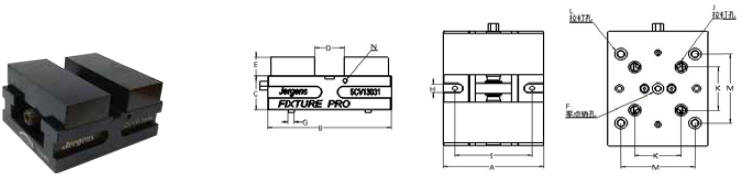

　 130MM 自定心虎鉗
　 虎鉗可以通過在基礎件號后增加以下后綴選配可替換的卡爪：
　
  • A 鋁制軟爪
  • S 鋼制軟爪
  • D 雙工位軟爪
  • H 光面硬爪
  • IN 齒面硬爪
 　
　
　
件號 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 H I
(mm)		 J
(件號)		 K
(mm)		 L
(件號)		 M
(mm)		 包含
拉釘		 N 重量
((kg))
5CV13031-S 130 160 47 0-150 26 K10 12 12mm 100 5QP020 60 QL-200805 96 否 M6*1 7.4
5CV13031-IN 130 160 47 0-150 26 K10 12 12mm 100 5QP020 60 QL-200805 96 否 M6*1 7.4
5CV13031-H 130 160 47 0-150 26 K10 12 12mm 100 5QP020 60 QL-200805 96 否 M6*1 7.4
5CV13031-D 130 160 47 0-50 26 K10 12 12mm 100 5QP020 60 QL-200805 96 否 M6*1 7.7
5CV13031-A 130 160 47 0-150 26 K10 12 12mm 100 5QP020 60 QL-200805 96 否 M6*1 6.8
　
　 　
　 卡爪選項
  • 快換卡爪，無需工具
  • 可反向安裝
  • 下拉設計，最小化卡爪上抬
　
類型 描述 適用于 件號
鋼制軟爪 75mm

130mm

 5CV75-SSJ

5CV130-SSJ
齒面硬爪 75mm

130mm

 5CV75-INSJ

5CV130-INSJ
光面硬爪 75mm

130mm

 5CV75-HSJ

5CV130-HSJ
鋁制軟爪 75mm

130mm

 5CV75-ASJ

5CV130-ASJ
　
　 　
　 　
　
