加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　

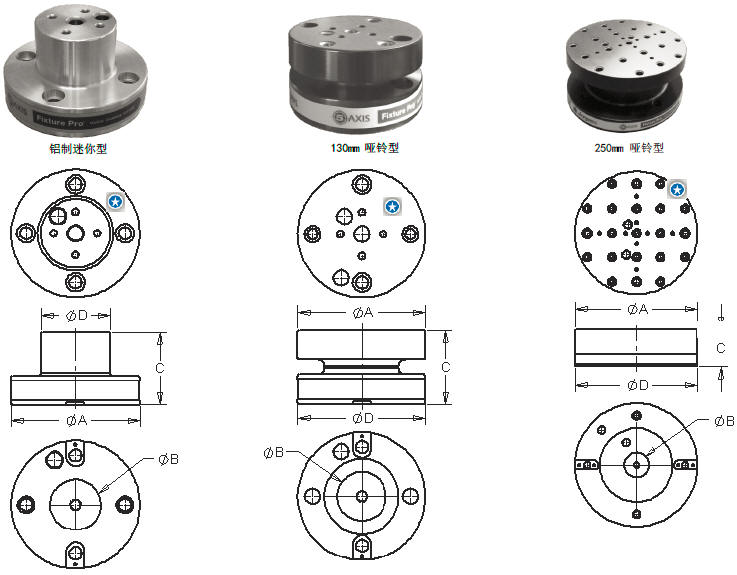

　 五軸墊塊 迷你型和啞鈴型（鋼制或鋁制）
　
     可在工作臺之外抬高、定位、安裝工件，曝露更多加工面，為五軸加工做好準備。用定位夾具鍵，內六角螺釘安裝至工作臺。
  • 材料:1018鋼
  • 厚度公差:±0.002mm
  • 平面度和平行度:0.013mm以內
  • 表面處理：黑色氧化（對于鋼制）或電鍍
 = 杰根斯QLS
    可快速定位系統（QLS）帶肩螺絲的襯套硬化和研磨到+/-0.0003''
　
　
件號 類型 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 定位孔
調整銷 		裝配 柵格孔 重量(Kgs)　
鋼 鋁 鋼 鋁

5RS130001

5RS130004

迷你型

130

50

75

70.3

中心定位孔 (50H7)

快鎖, 12mm 內六角

50mm x 50mm

8.21 (3.72)

2.84 (1.29)

5RS130002

5RS130005

啞鈴型

130

50

75

130

中心定位孔 (50H7)

快鎖, 12mm 內六角

50mm x 50mm

12.82 (5.82)

4.44 (2.01)

5RS130003

5RS130006

啞鈴型

130

50

125

130

中心定位孔 (50H7)

快鎖, 12mm 內六角

50mm x 50mm

16.8 (7.62)

5.82 (2.64)

5RS250001

5RS250005

啞鈴型

250

50

75

250

中心定位孔 (50H7)

快鎖, 12mm 內六角

50mm x 50mm

88.6 (40.2)

20.5(9.3)

5RS250002

5RS250006

啞鈴型

250

50

125

250

中心定位孔 (50H7)

快鎖, 12mm 內六角

50mm x 50mm

93.3 (42.3)

25.34 (11.5)
　
　 　
　
　
