    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高,重量輕,夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪,即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)

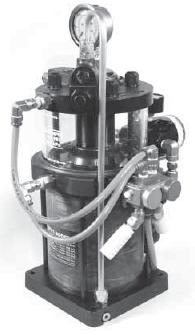

  增壓泵組件-配水平式液壓虎鉗



件 號
61725

  杰根斯預充增壓泵內部是一個特別而緊湊的液壓系統,建議與杰根斯液壓動力源一起配合使用。當然,它也可以與機械動力或大多數其它液壓動力源一起配合使用。杰根斯氣動增壓泵套件為您配齊了液壓虎鉗所需的所有液壓組件,包括30:1氣動增壓泵(含過濾調節器),4路按鈕式驅動閥及所有連接管件。

  • 自動排氣
  • 蓄油缸可透視
  • 30:1增壓比

組件 (件號61725) 含:

  • 杰根斯61705預充增壓泵(30:1)
  • 過濾調節器
  • 驅動閥

  這款預充增壓泵能非常理想地與杰根斯液壓虎鉗配合使用,使您事半功倍!請將此預充增壓泵垂直放置使用。您只需準備好氣源合連接到液壓虎鉗的油管即可,裝配簡易。

增壓泵規格(單件)

件號

61705

蓄油缸容量(升)

0.8

高壓強體積(cm3)

61

最小輸入壓

2.7

最大輸入壓

8.6

增壓比

30:1

最大輸出壓

258.5

重量(Kg)

13

注意:杰根斯液壓虎鉗的
最大輸入壓不可高于270Bar。

手柄

件 號
49445
  • 人體工程學設計
  • 機加工鋁材
  • 配合杰根斯液壓虎鉗的特殊六角頭
100mm & 150mm 液壓虎鉗手柄均可使用

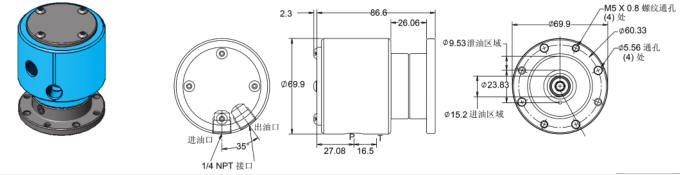

增壓泵組件-配水平式液壓虎鉗

雙通道,1/4 NPT油口

件 號
61999
出油口最大輸入壓: 10 bar
進油口最大輸入壓: 275 bar
最大轉速: 30RPM

@輸入壓 轉動扭矩(n.m)
0 1.13
138 2.82
276 4.52
