液壓夾具部件
        杰根斯制造形式多樣,規格眾多的液壓夾具部件,包括液壓油缸,增壓泵,以及液壓夾具部件。
        液壓夾具油缸有直線缸,旋轉缸,安裝方式具有接板式和接管式,上法蘭或下法蘭安裝,等等。
        規格:尺寸最小有小拇指大小的微型油缸,各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。




快速接頭

液壓接頭

氣路接頭

套口

套管

3/8 NPT (母)
61915

3/8 NPT (母)
61965

1/4 NPT (母)
61916

1/4 NPT (公)
61966

液壓接頭雙向控制回流.

套口

套管

1/8 NPT (母)
61904

1/8 NPT (公)
61950

1/4 NPT (母)
61905

1/4 NPT (公)
61951

1/4 NPT (母)
61954

氣路接頭僅套口止回.


氣路軟管
長尺寸低氣壓軟管以英尺為單位購買. 根據右表件號訂購現成管接頭. 低氣壓軟管


軟管內徑(英寸)

1/4

3/8

1/2

軟管
件號

61106

61108

61110

接頭
件號

61107

61109

61111

螺紋
規格

7/16-20

9/16-18

3/4-16


注:管接頭均為英制單位

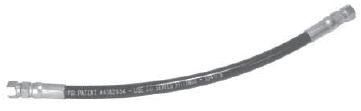

液壓軟管
高壓液壓軟管

長度 (毫米)

305

457

610

914

1829

件號
276 bar

61201

61202

61203

61204

61205

件號
483 bar

61211

61212

61213

61214

61215

*可選 345 bar.

液壓軟管 (自制)

  高壓軟管根據用戶的長度要求以裝配成套銷售. 長度為兩端接頭間的尺寸. 軟管內徑為3/8英寸 (9.5毫米), 可選276 bar或480 bar的額定壓強. 兩端配3/8英寸口徑內螺紋管接頭.

長度

7620 毫米

軟管頭

軟管頭

件 號
190 bar

61221
1/4 軟管

61226
1/4 NPT (公)

61227
1/4 37° JIC
旋轉式 (母)


液壓鋼管
  盡可能在液壓回路上使用3/8英寸(9.5毫米)直徑鋼制液壓管. 本公司鋼管材料為低碳鋼, 壁厚0.065英寸. 鋼管額定壓強為345 bar. 液壓鋼管
件 號

描述

60209

3/8(英寸直徑)X 1524 毫米




  上一頁 第11.85頁 下一頁
