單動式彈簧回復標準油缸能以氣壓或液壓驅動; 所有產品都具有25.4mm行程.
- 安裝方式: 緊配合固定
此類單動式油缸能以液壓或氣壓驅動。當連接在空氣回路上以氣壓驅動時，壓力較小, 回路流量較大，活塞速度較快且行程長,特別適合于工件的排列和預定位。主要用于推向操作, 回復彈簧只用于回復活塞桿。
- 提供2D和3D格式的CAD文件下載
注: 建議不要在較多冷卻液或加工碎片的環(huán)境中應用該產品.此類環(huán)境請用雙動式油缸 (見下頁).

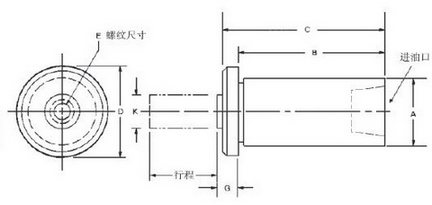

英制尺寸 |
規(guī)格（英制）
件號 |
60301 |
60307 |
60303 |
實際
行程 (in.) |
1 |
1 |
1 |
工作
流量 (cu.in.) |
0.44 |
1.22 |
3.14 |
有效
活塞面積 (sq.in.) |
0.44 |
1.22 |
3.14 |
最小
工作壓強 (psi) |
32 |
25 |
25 |
最大
工作壓強 (psi) |
3000 |
3000 |
3000 |
最大
輸出力 (lbs.) |
1320 |
3660 |
9300 |
重量(lbs.) |
0.5 |
1 |
3 |
鉆孔公差: +0.0005
-0.0010
進油口: 9/16-18 (英制)
|
