液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

強力自鎖油缸

強力自鎖油缸

規格

　　杰根斯強力自鎖油缸用在塑料成型和其他需要大壓力的作業上, 可提供127 kN (12.7噸)的壓緊力. 該裝置可單獨或成排地安裝在歧管上.

　　安裝方式：板式或接管式

圖紙

件號

62806

工作體積(立方厘米)

115

最小
工作壓強(bar)

34.5

最大
工作壓強(bar)

241.3

壓力壓強比

56.2:1

壓緊行程

9.7

最大
輸出壓力(kN)

124.5

重量

19.50
*接口尺寸為英制單位

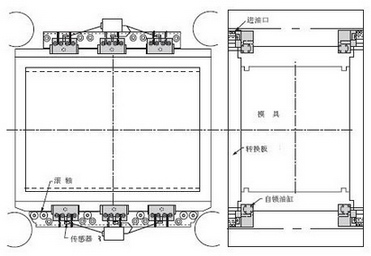

注塑機上的典型自鎖式壓緊器歧管布局設計

注塑機上的典型自鎖式壓緊器歧管布局設計

圖紙
接近閥

件 號

62817

接近閥

　　接近閥指示壓緊器的活塞位置. 每個強力壓緊器都需要一個開關. 該產品為不銹鋼結構, 帶5米接線, 10-30 VDC.
　 　
　
　
 　　上一頁　第11.50頁　下一頁
　
