液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

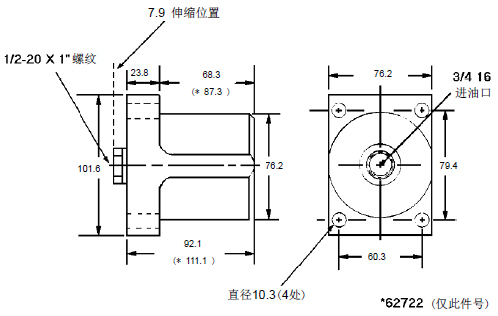

法蘭安裝油缸 　

法蘭安裝油缸

  • 安裝簡易
  • 重型
  • 強輸出力
  • 耐用
  • 提供2D和3D格式的CAD文件下載

　　杰根斯重型油缸通過油缸法蘭架上的孔安裝固定,不需另外單獨的安裝支架. 這款油缸提供強壓緊力、 提升力和擠壓力. 建議不要將該產品用在充滿冷卻液的操作環境.

　
*接口尺寸為英制單位

規格

件號

62721

62722

實際
行程 (mm)

12.7

25.4

工作
流量 (cm3)

31.1

63.9

有效
活塞面積 (cm2)

25.2

25.2

最小
工作壓強 (bar)

6.8

6.8

最大
工作壓強 (bar)

344.7

344.7

最大
輸出力 (kN)

88.4

 88.4

重量 (kg)

2.27

2.95

　 　
　
　
