液壓夾具部件
        杰根斯制造形式多樣,規格眾多的液壓夾具部件,包括液壓油缸,增壓泵,以及液壓夾具部件。
        液壓夾具油缸有直線缸,旋轉缸,安裝方式具有接板式和接管式,上法蘭或下法蘭安裝,等等。
        規格:尺寸最小有小拇指大小的微型油缸,各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。




方塊油缸

方塊油缸







  此產品為多用途壓緊器, 用途廣泛, 可垂直或水平安裝、壓緊. 配上不同壓板或夾持裝置, 能實現其壓緊方式. 方塊油缸活塞頭上有1/4-28的內螺紋, 用于安裝各種壓板、壓頭.

  • 提供2D和3D格式的CAD文件下載

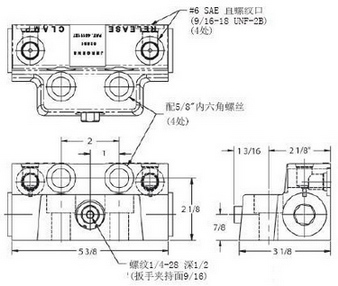

規格(英制)

件號

62831

工作
體積(cu.in)

1.1

最小
工作壓強(psi)

500

最大
工作壓強(psi)

5000

壓力壓強比

2:1

壓緊行程

0.18

最大
輸出力lbs(5,000psi時)

10,000

重量

6.5

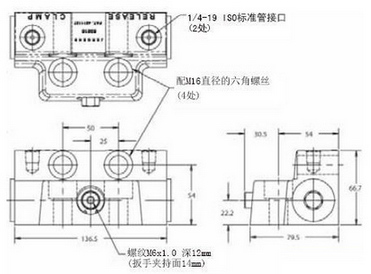

規格(公制)

件號

63816

工作體積(cm3)

18

最小
工作壓強(bar)

13.7

最大
工作壓強(bar)

343

壓力壓強比

12.8:1

壓緊行程

4.6

最大
輸出力kN(343bar時)

44.1

重量

2.95

方塊油缸的典型應用

方塊油缸的典型應用

件號62831

件 號

62831



件號63816

件 號

63816
