液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

重型螺紋油缸

 　
重型螺紋油缸
  • 緊湊設計
  • 安裝便利
  • 側面和尾端進油口
  • 螺紋活塞

　　全螺紋缸體使安裝便利, 也易于調整長度.產品尺寸小, 在緊湊空間里提供強壓緊力. 重型螺紋油缸具有硬質活塞桿, 鋼質缸體，合金彈簧和聚四氟墊圈, 可確保無故障操作和更長使用壽命. 不適合氣動操作。安裝配套的安裝支架和固定螺母參見第33頁。

　　不適合氣動操作. 安裝支架信息見下頁.

英制

　

規格－英制
件號

60463

60464

60465

60466

實際
行程(in.)

 1/2 1 1/2 1

工作
流量(cu. in.)

 .392 .785 .883 1.767

有效活塞
面積(sq. in.)

 .785 .785 1.767 1.767

最小工作
壓強(psi)

 200 200 200 200

最大工作
壓強(psi)

 5000 5000 5000 5000

最大輸出力
(lbs.)

 3925 3925 8835 8835

重量(lbs.)

 1.0 1.5 2.0 2.5

　

規格－公制
件號

63213

63214

 63215

63216

實際
行程

13

25

 13

25

工作
流量(cu. cm)

6.4

12.8

 14.5

29

有效活塞
面積(cm2)

5

5

 11.4

11.4

最小工作
壓強(bar)

14

14

 14

14

最大工作
壓強(bar)

 340

340

 340

340

最大輸出力
(kg)

1780

1780

 4007

4007

重量

0.45

0.68

 .90

1.13

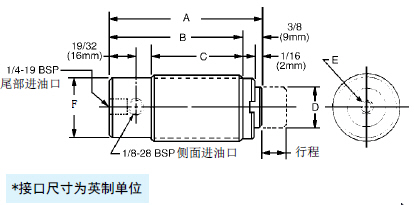

件 號

行程

缸體螺紋

A

B

C

D

E

F

 進油口

尾部

側面

60463

1/2

1 5/16-16

3 1/4

2 7/8

2

3/4

1/4-28 x 1/4

1 7/32

7/16-20 SAE

1/8-NPT

60464

1

1 5/16-16

3 3/4

3 3/8

2 1/2

3/4

1/4-28 x 1/4

1 7/32

7/16-20 SAE

1/8-NPT

60465

1/2

1 7/8-16

3 1/4

2 7/8

2

1 1/4

1/4-28 x 1/4

1 25/32

7/16-20 SAE

1/8-NPT

60466

1

1 7/8-16

3 3/4

3 3/8

2 1/2

1 1/4

1/4-28 x 1/4

1 25/32

7/16-20 SAE

1/8-NPT

*　油缸配備一個堵頭裝在側面進油口。
若要使用側面進油口，拿開這個堵頭(英制:7/16-20管堵頭, 堵頭件號61060; 公制:1/4-19管堵頭)以堵住尾端進油口。

公制

63213

13

M36 x 1.5

82

73

51

19

M6x1.0x6

31

1/4-19 BSP

1/8-28 BSP

63214

25

M36 x 1.5

95

86

64

19

M6x1.0x6

31

1/4-19 BSP

1/8-28 BSP

63215

13

M48 x 1.5

82

73

51

32

M6x1.0x6

44

1/4-19 BSP

1/8-28 BSP

63216

25

M48 x 1.5

95

86

64

32

M6x1.0x6

44

1/4-19 BSP

1/8-28 BSP
　
　
　 　
　
　
 　　上一頁　第11.33頁　下一頁
　
