緊固件

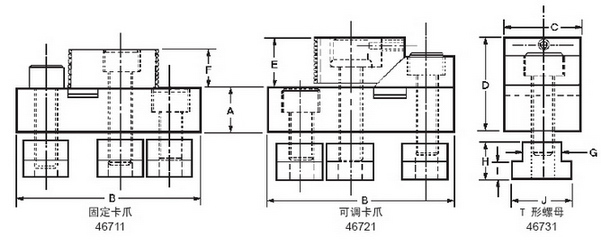

描述
件 號
固定卡爪
46711
可調卡爪
46721
T 形螺母
46731
該產品的使用操作:
定位固定爪夾, 上緊所有三個帽螺絲以穩定壓塊. 定位其中可調壓塊, 并上緊外面的帽螺絲. 置入工件并上緊中央帽螺絲. 可調爪夾就會將工件壓向基板, 并反向壓緊固定爪夾.

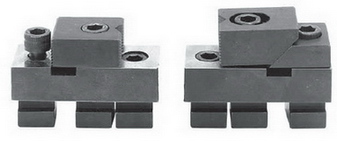

46711壓緊器具有一個固定爪夾, 起定位作用. 46721壓緊器具有一個可調爪夾, 起夾緊作用. 每個壓緊器都帶3個3/8-16帽螺絲和3個46731螺母.
+.0000 -.0005 A
B
C
最大 高度 D
E
F
機臺 工槽 G
H
I
J
0.7205
3
1 1/4
1-9/16
3/4
5/8
11/32
1
