緊固件&壓緊器
杰根斯緊固件為工裝壓緊提供各種標準壓緊方法，產品包括傳統的壓板，到創新的凸輪側向壓緊器和內孔膨脹壓緊器。仔細研究杰根斯的各種緊固件，一定可找到最合適的壓緊方案。
杰根斯提供的不只是產品，更是工裝夾具經驗和更佳的方案。

壓板組件

球面螺母

　　這是一種帶球面螺母和球面墊圈的重型壓板, 具有更大的靈活性. 加長的尺寸和準確的銑槽而留出更大的間隙用以放置和移動工作. 提供保護工件的銅制和塑料墊板(見P 5.7).

　　用于需要大壓緊力和有振動問題的加工環境.

件號	A	B	C	D	E	F	G*	螺紋尺寸	重量 (磅)
12701†	3/4	5/8	1/2	2	5/8	1 5/8	7/8	1/4-20	.27
12703	1 1/2	1 1/4	7/8	3 1/2	1 1/8	2 15/16	1 7/16	3/8-16	1.12
12705	1 1/2	1 1/4	7/8	4 1/2	1 5/8	2 15/16	1 15/16	3/8-16	1.38
12707	1 1/8	1 1/2	1 1/8	4 1/2	1 1/4	3	2 1/8	1/2-13	2.12
12710	1 1/8	1 1/2	1 1/8	6	2	3	2 7/8	1/2-13	2.62
12711	2 5/8	1 3/4	1 3/8	5	1 1/2	5 1/16	2 1/8	5/8-11	3.50
12713	2 5/8	1 3/4	1 3/8	7	2 1/2	5 1/16	3 1/8	5/8-11	4.12
12714	1 3/4	1 3/4	1 1/2	5	1 1/2	4 3/8	2 1/8	3/4-10	4.12
12716	1 3/4	1 3/4	1 1/2	7	2 1/2	4 3/8	3 1/8	3/4-10	4.87

*G 代表最佳尺寸.
+不含指旋柄.

圓弧頭球面螺母

　　這是一種帶球面螺母和球面墊圈的重型平面壓板, 具有角度靈活性. 加長的尺寸和準確的銑槽而留出更大的間隙用以放置和移動操作. 柱頭螺栓的彈簧使之能快速釋放工件.

件號	A	B	C	D	E	F	G*	螺紋尺寸	重量 (磅)
14103†	7/8	5/8	3/8	2	5/8	1 5/8	7/8	1/4-20	.25
14104†	7/8	5/8	3/8	2 1/2	1	1 5/8	7/8	1/4-20	.28
14117†	1 1/8	7/8	1/2	2 1/2	3/4	2 1/4	15/16	5/16-18	.75
14118†	1 1/8	7/8	1/2	3 1/2	1 1/4	2 1/4	15/16	5/16-18	.85
14105	1 3/4	1 1/4	5/8	3 1/2	1 1/8	2 15/16	1 7/16	3/8-16	1.10
14119	1 3/4	1 1/4	5/8	4 1/2	1 5/8	2 15/16	1 7/16	3/8-16	1.20
14108	1 1/2	1 1/2	3/4	4 1/2	1 1/4	3	1 7/8	1/2-13	2.00
14110	1 1/2	1 1/2	3/4	6	1 1/2	3	1 7/8	1/2-13	2.44
14111	3 1/8	1 3/4	7/8	5	1 1/2	5 1/16	2	5/8-11	3.25
14113	3 1/8	1 3/4	7/8	7	2 1/2	5 1/16	2	5/8-11	3.88
14114	2 1/4	1 3/4	1	5	1 1/2	4 3/8	2 1/8	3/4-10	3.88
14116	2 1/4	1 3/4	1	7	2 1/2	4 3/8	2 1/8	3/4-10	4.85

*G 代表最佳尺寸.
+不含指旋柄.

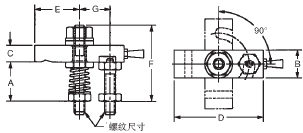

圓弧頭擺式壓板

　　該型號的特點是安裝快速, 對要求快速移動和置于有限工作空間的平面工件提供輕型夾緊力. 放射狀銑槽允許90°回轉. 適用于放置和移動工件.

件號	螺紋尺寸	A	B	C	D	E	F	G	重量 (磅)
14123*	1/4-20	7/8	5/8	3/8	2	1	1 5/8	11/16	.25
14125	3/8-16	1 3/4	1 1/4	5/8	3 1/2	1 1/2	2 15/16	1 1/4	1.10
14128	1/2-13	1 1/2	1 1/2	3/4	4 1/2	1 13/16	3	1 15/16	2.00
14131	5/8-11	3 1/8	1 3/4	7/8	5	2 1/16	5 1/16	2 3/16	3.25
14134	3/4-10	2 1/4	1 3/4	1	5	2 1/16	4 3/8	2 3/16	3.88

*不含指旋柄.
