壓板組件

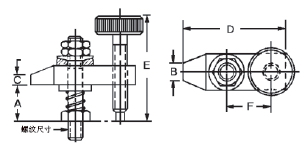

小型平底壓板 |
|
|
 |
這是一種適用于輕型夾持的快速壓板，包括扣壓板、滾花螺釘、球面墊圈、柱頭螺栓、平面墊圈、三個鎖緊螺母以及彈簧。產品特點是能自由回轉調節定位壓板組件，而不干擾機器上的工件。 |
 |
| |
件 號 |
A |
B |
C |
D |
E |
F |
螺紋
尺寸 |
重量
(磅) |
12901 |
5/8 |
1/4 |
1/8 |
1 1/2 |
1 9/16 |
11/16 |
10-24 |
.19 |
12902 |
5/8 |
1/4 |
1/8 |
2 |
1 9/16 |
15/16 |
1/4-20 |
.22 |
12903 |
9/16 |
1/4 |
1/8 |
2 1/2 |
1 9/16 |
1 3/16 |
1/4-20 |
.25 |
|
|
|
| 小型弧面壓板 |
|
|
 |
這是一種輕型夾持的壓板組件，用于緊密靠邊壓緊工件。包括弧面扣壓板、帶有球面墊圈的雙鎖緊螺母、指尖套、滾花快速支撐螺釘、柱頭螺栓、彈簧和墊圈。 后者使組件能自由回轉和橫向調節，從而使安裝更加便利。 |
 |
| |
件 號 |
A |
B |
C |
D |
E |
F |
G |
螺紋
尺寸 |
重量
(磅) |
13101 |
1/2 |
1/2 |
1/4 |
1 1/2 |
7/16 |
1 9/16 |
9/16 |
10-24 |
.20 |
13102 |
1/2 |
1/2 |
1/4 |
1 3/4 |
9/16 |
1 9/16 |
11/16 |
10-24 |
.22 |
13103 |
1/2 |
1/2 |
1/4 |
2 |
11/16 |
1 9/16 |
13/16 |
10-24 |
.24 |
|
|
|

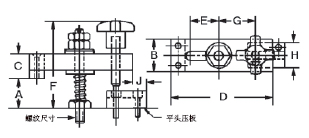

| 平頭壓板 |
|
|
 |
一個動作就可以將該壓板組件安在要求的位置上并擰緊。建議用于手壓即可滿足的壓緊工作。 |
 |
| |
件 號 |
A |
B |
C |
D |
E |
F |
G |
H |
平頭壓板 |
J |
螺紋
尺寸 |
重量
(磅) |
13301 |
5/8 |
5/8 |
1/2 |
2 |
5/8 |
1 15/16 |
25/32 |
3/4 |
13701 |
1/2 |
1/4-20 |
.38 |
13312 |
9/16 |
7/8 |
11/16 |
2 1/2 |
3/4 |
2 9/16 |
15/16 |
1 |
13703 |
5/8 |
5/16-18 |
.69 |
13306 |
13/16 |
1 1/4 |
7/8 |
3 1/2 |
1 |
2 7/8 |
1 7/16 |
1 |
13703 |
1/2 |
3/8-16 |
1.38 |
13308 |
13/16 |
1 1/4 |
7/8 |
4 1/2 |
1 5/8 |
2 7/8 |
1 13/16 |
1 |
13703 |
1/2 |
3/8-16 |
1.68 |
13313 |
1 1/4 |
1 1/2 |
1 |
4 1/2 |
1 1/4 |
3 7/8 |
1 15/16 |
1 1/2 |
13705 |
1 1/8 |
1/2-13 |
2.20 |
|
|
