Tru-CenterTM 自適應系列產品

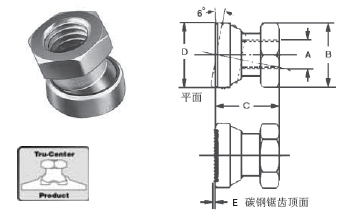

自適應壓頭 |
|
 |
碳鋼頭自適應壓頭產生多點接觸, 以補償粗面或非圓面工件. 觸點將自動嵌入工件, 保證正向夾持, 抵消工件的徑向負載. |
- 材料: 4140 或 碳鋼嵌入頭
- 表面處理: 黑色氧化
- 熱處理: 光面墊座, Rc 36-40
- 螺紋等級: 2B-UNC
|
| 件 號 |
螺紋
尺寸
A |
對邊寬度
B |
光面
墊座型
C |
齒紋面
墊座型
C |
D |
E |
重量
(千克)
10 件 |
光面墊座型 |
齒紋面墊座型 |
43502 |
43702 |
1/4-20 |
1/2 |
1/2 |
9/16 |
9/16 |
.055 |
.20 |
43503 |
43703 |
5/16-18 |
9/16 |
11/16 |
3/4 |
5/8 |
.055 |
.28 |
43504 |
43704 |
3/8-16 |
5/8 |
53/64 |
3/4 |
11/16 |
.055 |
.41 |
43505 |
43705 |
1/2-13 |
3/4 |
7/8 |
15/16 |
13/16 |
.055 |
.62 |
43506 |
43706 |
5/8-11 |
7/8 |
1 |
1 1/32 |
15/16 |
.086 |
.94 |
43507* |
43707 |
3/4-10 |
1 1/16 |
1 5/32 |
1 1/4 |
1 1/8 |
.086 |
1.60 |
*這些產品無對應的塑料墊座 |
|
|
|

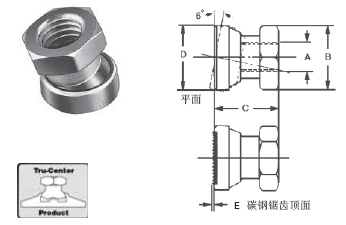

自適應壓頭
公制 |
 |
- 材料: 4140 或 碳鋼嵌入頭
- 表面處理: 黑色氧化
- 熱處理: 光面墊座, Rc 36-40
- 螺紋等級: 6H
|
| 件 號 |
螺紋
尺寸
A |
對邊寬度
B |
光面
墊座型
C |
齒紋面
墊座型
C |
D |
E |
重量
(千克)
10 件 |
光面墊座型 |
齒紋面墊座型 |
43552 |
43752 |
M6 x 1.0 |
12 |
13 |
14.4 |
14 |
1.4 |
.09 |
43553 |
43753 |
M8 x 1.25 |
14 |
17 |
18.4 |
16 |
1.4 |
.13 |
43554 |
43754 |
M10 x 1.5 |
16 |
18 |
20.4 |
18 |
1.4 |
.19 |
43555 |
43755 |
M12 x 1.75 |
22 |
22 |
23.4 |
21 |
1.4 |
.28 |
43556 |
43756 |
M16 x 2.0 |
26 |
25 |
26.4 |
24 |
2.2 |
.43 |
43557 |
43757 |
M20 x 2.5 |
30 |
29 |
31.2 |
28 |
2.2 |
.73 |
注: 公制自適應壓頭有兩個側平面, 而非在螺頭上的一個六角配置. |
|
|
