快鎖插銷
    杰根斯快鎖插銷款式齊全,公、英制兼?zhèn),主要?yīng)用于快速連接、接掛部件。在中國市場上,常見客戶類型從事音箱制造、機場地面設施制造、夾具制造、航空制造、快速搭橋鋪路、OEM設備制造,等等。
    杰根斯快鎖插銷具有超強的徑向抗剪能力,應用在關鍵部位的連接,是設備安全的可靠保證。





系索

圓形不銹鋼吊牌

吊牌壓緊安裝孔
一側



橢圓形鋁質吊牌



吊牌壓緊安裝孔
一側
孔直徑(ΦA(chǔ)),3標準 0.131",0.196",0.257" (3.3mm,4.9mm,6.5mm)
更多吊牌信息請見第7.23頁表一吊牌安裝孔直徑

系索規格:

  • 302/304不銹鋼鋼索,尼龍外套
  • 鋼索直徑僅1/16"(1.59mm); 含護套直徑1/8"(3.18mm)
  • 有Mil-DTL-83420軍用型鋼制系索可供選擇
  • 可訂制特殊規格

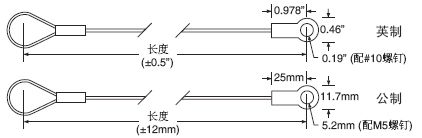

環/吊牌型

(圖.1)

雙環型

(圖. 2)

單環型

(圖. 3)

環/眼型

(圖. 4)
吊牌尺寸 - 英制

吊牌
類型

+/-0.005
ΦA

+/-0.01
B

+/-0.02
C

+/-0.02
D

+/-0.005
ΦE

+/-0.016
半徑

+/-0.01
F

+/-5deg.
G

+/-0.01
T

材料

圓形吊牌

見表1

0.688

1.316

1.004

0.125

0.160

0.406

12

0.048

300系列不銹鋼

橢圓形吊牌

見表1

0.375

1.130

0.945

0.125

0.500

12

0.060

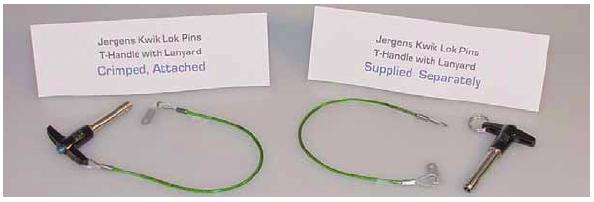

系索與插銷手柄直接相連
系索與插銷手柄以開口環相連,可分開
