產品CAD圖形文件下載

 快鎖插銷

索引
選擇及訂購
定制信息
T型手柄快鎖插銷
   規格參數 7.4
   件號選擇 7.5
L型手柄快鎖插銷
   規格參數 7.6
   件號選擇 7.7
按鈕手柄快鎖插銷
   規格參數 7.8
   件號選擇 7.9
拉環手柄快鎖插銷
   規格參數 7.10
   件號選擇 7.11
重型T&L手柄快鎖插銷
   規格參數 7.12
   件號選擇 7.13
沉鈕手柄快鎖插銷
   規格參數 7.14
   件號選擇 7.14
重型沉鈕手柄快鎖插銷
   規格參數 7.15
Kwik-Lok? 快鎖吊環銷
   件號選擇 7.16
   螺紋襯套 7.16
   規格參數 7.17
   件號選擇 7.17
雙動式T/L拉環手柄快鎖插銷
   規格參數 7.18
   件號選擇 7.19
重型插拔式插銷
   規格參數 7.20
   件號選擇 7.21
系索
   系索 7.22
   插銷與系索同時訂購 7.23
   單獨訂購系索 7.23
介紹說明
   快鎖插銷規格 7.24
   材料 7.25
   應用場合 7.26

快鎖插銷
    杰根斯快鎖插銷款式齊全,公、英制兼?zhèn),主要應用于快速連接、接掛部件。在中國市場上,常見客戶類型從事音箱制造、機場地面設施制造、夾具制造、航空制造、快速搭橋鋪路、OEM設備制造,等等。
    杰根斯快鎖插銷具有超強的徑向抗剪能力,應用在關鍵部位的連接,是設備安全的可靠保證。





Kwik-LokTM 快鎖插銷 -- 選擇及訂購

1. 選擇手柄類型: 手柄材料
  T型, L型, 或按鈕式 鋁合金
  重型 T型, L型, 或按鈕式 不銹鋼
  拉環式, 吊環式,插拔式, 或沉鈕式 不銹鋼
  雙動式T 型或 L型 (推/拉操作) 不銹鋼

2. 選擇插銷主體材料

  • 17-4-PH 熱處理不銹鋼,高強度,防腐蝕,耐刮擦
  • 合金鋼,熱處理,三價鎘表面鍍層,符合軍用規格

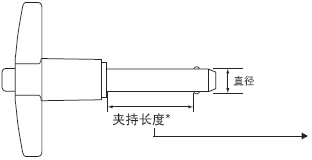

* 夾持長度從鎖緊鋼珠上沿開始測量
 標準夾持長度: 1/2到6英寸,或10到100 毫米
 可根據您的要求定制特殊夾持長度
3. 選擇插銷主體直徑及夾持長度
公制 英制

標準直徑

雙向抗剪力(最小值)

直徑表示

最小/最大

不銹鋼
17-4 PH (kN)

合金鋼
表面鍍鎘(kN)

5 mm

4.92/4.96

5395/24

4721/21

6 mm

5.92/5.96

7868/35

6969/31

8 mm

7.92/7.96

14695/65

13062/58

10 mm

9.92/9.96

22480/100

19782/88

12 mm

11.92/11.96

32371/144

28774/128

16 mm

15.92/15.96

57774/257

51479/229

20 mm

19.92/19.96

90594/403

57998/258

25 mm

24.92/24.96

141849/631

126113/561

標準直徑

雙向抗剪力(最小值)

直徑表示

最小/最大
(Inches)

不銹鋼
17-4 PH (lbs)

合金鋼
表面鍍鎘

3/16"

0.1870/0.1885

5150/23

4600/20

1/4"

0.2470/0.2485

9200/41

8200/36

5/16"

0.3095/0.3110

14400/64

12800/57

3/8"

0.3720/0.3735

20700/92

18400/82

7/16"

0.4345/0.4360

28500/127

25000/111

1/2"

0.4970/0.4985

36900/164

32800/146

9/16"

0.5595/0.5610

46700/208

41600/185

5/8"

0.6220/0.6235

57800/257

51400/229

3/4"

0.7470/0.7485

83200/370

74600/332

7/8"

0.8720/0.8735

112500/500

100000/445

1"

0.9970/0.9985

147200/655

131000/583

安裝孔尺寸和鎖緊球抗拉強度請見第24頁詳細規格表.

4. 從各頁的件號表中,根據直徑和夾持長度找到相應的產品件號.

5. 從第22 -23頁根據需要選擇系鎖:
  選擇系鎖長度和尼龍護套顏色(綠色,黑色,透明)
  選擇吊牌類型,材質及安裝孔直徑
  說明系鎖是直接連在插銷手柄上還是通過開口環再連到插銷手柄上
