起重吊環
    美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸,且具有5倍的安全系數,最大螺紋直徑達M64,所有材料都是高強度合金鋼,萬向吊環具直拉型和側拉型....
類型

公/英制

螺紋尺寸

載荷







確保生產安全的杰根斯起重吊環

  • 杰根斯公司推薦用戶使用旋轉式和擺轉式旋轉吊環, 以替代傳統的吊環螺栓.
  • 傳統的吊環螺栓僅適用于垂直起吊的環境.
  • 在操作中您使用合適的旋轉吊環嗎??
  • 旋轉吊環旋轉和擺轉自由嗎? 有沒有活動的限制?
  • 起重孔有沒有在合適的位置上?
  • 部件上有無正確的起重孔? 有足夠的承重能力嗎?
  • 起重孔有無足夠深度的螺紋以確保螺紋完全咬合?
    (見P10.3中的安裝信息, 表3)
  • 推薦孔深:
    鋼質 – 螺栓直徑的1-1/2 倍(至少)
    鋁質 – 螺栓直徑的2 倍(至少)
  • 經驗方法: 有任何疑問都不行!!!

吊索負載隨吊索角度改變
  根據設計, 在額定負載內, 杰根斯旋轉吊環能以任何角度提拉. 然而, 當?shù)跛鹘嵌刃∮?0度時, 其拉伸負載將隨角度減小而增大, 見下面圖解. 所以, 在選擇起重設備時, 務必考慮吊索角度.

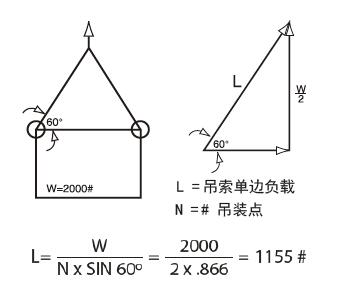

實例計算

實例計算1

實例計算2

吊索角度

吊索負載

(度)

(磅)

90

1000

75

1040

60

1155

45

1410

30

2000

15

3860




可行

1. 觀察工作負荷限制性(特別注意斜角起重的吊環螺栓 - 見吊索角度表).
2. 用前應檢查旋轉吊環.
3. 以推薦的扭矩完全旋緊旋轉吊環.
4. 確保合適的螺紋深度 - 不要用墊圈填.
5. 確認旋轉吊環活動自如 - 吊環旋轉和擺轉必須不能被限
6. 當?shù)醐h(huán)安裝在軟質材料上時(比如鋁), 螺紋的有效咬合長度應為螺紋直徑的2倍(至少).(鋼質-至少為螺紋直徑的1-1/2 倍 )




不行

1. 絕不側拉任何一個直拉型旋轉吊環.
2. 絕不在吊環螺栓或旋轉吊環上使用尺寸太大的吊勾
  (見P10.3中的安裝信息, 表1).
3. 吊索角度不要超過額定范圍.
4. 不能用蒸汽清潔或去油清洗吊環(會導致生銹和部件粘合).
5. 要避免振動荷載.
6. 不要讓吊環與起重設備接觸(見P10.3中的安裝信息,表2).
