起重吊環
    美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸,且具有5倍的安全系數,最大螺紋直徑達M64,所有材料都是高強度合金鋼,萬向吊環具直拉型和側拉型....
類型

公/英制

螺紋尺寸

載荷






SP 2000TM 側拉型
擠壓成型主體
SP 2000 側拉型
  杰根斯SP 2000TM側拉型吊環特別適合用于翻轉夾具和模具. 該產品能繞中心螺栓360度旋轉和翻轉, 因此, 當提吊旋轉物體時, 側面提升有更大的操作間隙. 該吊環為低位結構, 同時具有一個特別的螺栓止動設計. 其大尺寸鍛造單件整體提環易于匹配更大號的吊鉤. 相對輕的重量使其比相似吊環更易于操作, 并且能方便地用外扳手(47531, 47532) 或內外扳手 (所有其它尺寸) 安裝. 所有部件美國制造.

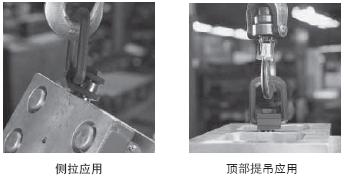

側拉應用
  • 可用于頂部提吊和側吊應用
  • 全角度旋轉和擺轉
  • 額定強度系數比率為5:1
  • 材料: 合金鋼
  • 表面處理: 黑色氧化
  • 以額定負載的200%驗證測試
  • 提供公制尺寸, 見下頁.
  • 可從本公司網站(www.ggyw.cn)下載多種格式的3D實體模型文件

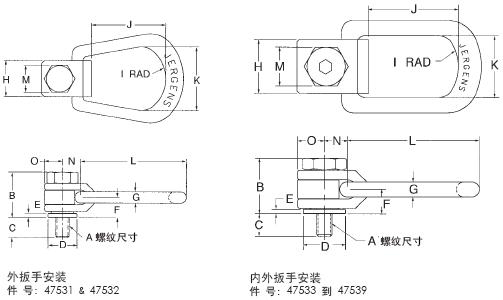

外扳手安裝
英制螺紋

件號

載荷
(磅)

螺紋
尺寸
A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

扭矩
英尺.磅

六角
尺寸

重量
(磅)

47531

650

5/16-18

1 9/32

15/32

13/16

1/8

9/16

5/16

1

1

2 1/16

1 3/4

3

3/4

1/2

1/2

4

.5

47532

800

3/8-16

1 9/32

5/8

13/16

1/8

9/16

5/16

1

1

2 1/16

1 3/4

3

3/4

1/2

1/2

5

.5

47533

1800

1/2-13

1 7/8

3/4

1 3/8

5/32

13/16

1/2

1 3/4

1 1/2

3 3/8

2

4 3/4

1 1/4

3/4

7/8

15

1/4

2

47534

2500

5/8-11

1 7/8

15/16

1 3/8

5/32

13/16

1/2

1 3/4

1 1/2

3 3/8

2

4 3/4

1 1/4

3/4

7/8

25

5/16

2

47535

4100

3/4-10

2 5/16

1 1/8

1 7/8

1/4

1 1/32

5/8

2 1/4

2

4

2 5/8

5 11/16

1 3/4

1

1 1/8

50

3/8

4

47536

7100

1-8

2 5/16

1 1/2

1 7/8

1/4

1 1/32

5/8

2 1/4

2

4

2 5/8

5 11/16

1 3/4

1

1 1/8

130

1/2

4.5

*47537

14000

1 1/4-7

4 9/16

1 7/8

3 1/4

23/64

2 5/32

1 1/16

3 3/4

3

7 11/16

4 3/8

10 7/16

3

1 5/16

1 7/8

150

3/4

24.5

*47538

17200

1 1/2-6

4 9/16

2 1/4

3 1/4

23/64

2 5/32

1 1/16

3 3/4

3

7 11/16

4 3/8

10 7/16

3

1 5/16

1 7/8

250

3/4

30.0

*47539

29000

2-4 1/2

4 9/16

3

3 1/4

23/64

2 5/32

1 1/16

3 3/4

3

7 11/16

4 3/8

10 7/16

3

1 5/16

1 7/8

300

3/4

26.5
