起重吊環
    美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸,且具有5倍的安全系數,最大螺紋直徑達M64,所有材料都是高強度合金鋼,萬向吊環具直拉型和側拉型....
類型

公/英制

螺紋尺寸

載荷






擺轉式提環
擺轉式提環

  杰根斯擺轉式提環是個低位結構提吊裝置, 可擺轉180°. 該產品是本公司提供的最經濟的提吊產品之一, 特別適合無旋轉要求的操作應用. 該產品安裝容易, 具有5個可選尺寸. 額定載荷在2,000到20,000磅之間. 該產品以合金鋼制成, 經熱處理并用磁粉探傷法檢測最終產品.

  • 基座: 精加工合金鋼
  • 提環:合金鋼鍛造, 熱處理, 磁粉探傷法檢測并認證
  • 表面處理: 黑色氧化
  • 額定強度系數比率為6:1
  • 可從本公司網站(www.ggyw.cn)下載多種格式的3D實體模型文件

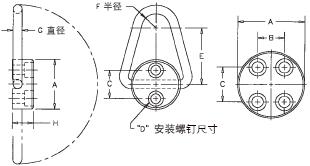

尺寸

可選安裝螺栓*











擺轉式提環

件號

載荷(磅)

A

B

C

安裝螺絲尺寸D

E

F

G

H

螺栓件號

47411

2000

1 3/4

1

5/16-18x1 1/4

2

1/2

5/16

3/4

47421

47412

2500

2 1/4

1 1/8

3/8-16x1 1/2

2 1/2

5/8

3/8

7/8

47422

47413

5000

2 1/2

1 1/2

1/2-13x1 3/4

3

3/4

1/2

1 1/8

47423

47414*

12000

3 1/8

1 1/4

1 5/8

1/2-13x2 1/2

4

7/8

3/4

1 3/8

47424*

47415*

20000

3 5/8

1 1/4

2 1/16

5/8-11x 2 1/2

5

1

1

1 7/8

47425*

* 較大載荷的吊環有4個安裝孔.  * 安裝螺栓須單獨訂購.
公制 擺轉式提環

件號

載荷(千克)

A

B

C

安裝螺絲尺寸D

E

F

G

H

螺栓件號

抗拉試驗帶公
制螺栓件號

47411

900

45

25.4

M 8x1.25x35

51

13

8

19

47471

47411-PTMS

47412

1100

57

28.6

M10x1.5 x40

64

16

10

22

47472

47412-PTMS

47413

2250

64

38.1

M12x1.75x45

76

19

13

29

47473

47413-PTMS

47414*

5400

80

31.8

41.3

M12x1.75x55

102

22

19

35

47474*

47414-PTMS

47415*

9000

92

31.8

52.4

M16x2.0 x65

127

25.4

25.4

48

47475*

47415-PTMS

* 較大載荷的吊環有4個安裝孔.. * 安裝螺栓須單獨訂購.

傳統吊環

英制

吊環螺絲
  • ASTM A 105
  • 材料: C-1030 鍛鋼
  • 僅適用于垂直起吊

件號

A

B

C

D

E

F

G

重量
(磅)

載荷
(磅)

18901

3/8-16

1 1/4

2

2 1/2

5/8

7/8

3/8

.22

2700

18902

1/2-13

1 1/4

2

2 1/2

5/8

7/8

3/8

.22

2700

18903

5/8-11

1 1/2

2 1/2

3

3/4

1 3/8

1/2

.50

5000

18904

3/4-10

1 1/2

2 1/2

3

3/4

1 3/8

1/2

.50

5000
