螺紋護套 |
|
杰根斯的AMCE螺紋護套可迅速地加強或修復螺紋，使用簡單，不需要特別的工具，所有產品都具備碳鋼和不銹鋼兩種，也同時具備公制英制尺寸。 |
|
適用于： |
|
• 加強母材(即鋁材或其它軟質材料)上的螺紋 • 修復已錯位的孔
.... |
| |
|
| |
|
| |

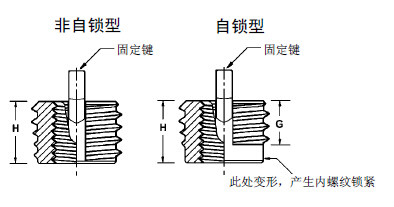

插鍵式螺紋護套
公制/英制插鍵式螺紋護套 |
|
|
 |
以英制攻絲鉆創建公制螺孔...!
該產品使您能以英制鉆頭和攻絲頭創建一個公制螺孔. 此插鍵式螺紋護套外徑為英制尺寸, 而內徑則是公制. |
 |
| 公制內螺紋/英制外螺紋 - 重型 |
|
|
件號
碳鋼 |
插鍵式螺紋護套 |
安裝 |
拆卸 |
內螺紋
等級6H |
外螺紋
等級2A |
長度
L |
安裝工具
件號 |
攻絲鉆頭
尺寸 |
沉孔
直徑
+.010
-.000 |
攻絲螺紋 |
鉆孔 |
尺寸
等級2b |
最小
深度 |
尺寸 |
深度 |
26243 |
M 6x 1.0 |
3/8 - 16 |
.31 |
24843 |
Q |
.38 |
3/8 - 16 |
.37 |
9/32 |
1/8 |
26244 |
M 8x1.25 |
1/2 - 13 |
.43 |
24844 |
29/64 |
.51 |
1/2 - 13 |
.50 |
13/32 |
3/16 |
26245 |
M10x 1.5 |
5/8 - 11 |
.50 |
24845 |
37/64 |
.63 |
5/8 - 11 |
.56 |
17/32 |
3/16 |
26247 |
M12x1.75 |
3/4 - 16 |
.62 |
24847 |
45/64 |
.76 |
3/4 - 16 |
.68 |
21/32 |
3/16 |
26248 |
M14x 2.0 |
7/8 - 14 |
.81 |
24848 |
53/64 |
.88 |
7/8 - 14 |
.94 |
25/32 |
5/16 |
26249 |
M16x 2.0 |
1" - 12 |
.87 |
24849 |
15/16 |
1.02 |
1" - 12 |
1.00 |
27/32 |
5/16 |
|
| 除公制的內螺紋外, 其余尺寸單位均為英寸 |
|
|
|

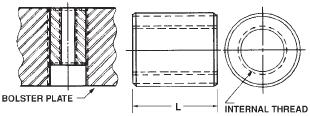

| 支承板襯套 |
|
|
|
- 材料: Stressproof
- 表面處理: 黑色氧化
- 內螺紋: 2B-UNC
- 外螺紋: 2A-UNF
|
 |
| 在機臺上即可迅速而方便地進行修理. 重新攻一支承板孔,插入匹配的螺紋襯套, 用鎖定型密封膠將襯套鎖定. 在需要更強的螺紋鎖定強度時, 支承板襯套也可當作螺紋襯套用在鑄鐵機器底座上, 消除鑄鐵螺紋滑牙問題, 同時也減少鑄鐵材料里的大面積螺紋. |
|
件 號 |
內螺紋 |
外螺紋 |
L |
重量
(磅)
10 件 |
11701 |
3/8-16 |
3/4-16 |
1 1/2 |
1.25 |
11702 |
1/2-13 |
1 -14 |
1 1/2 |
2.20 |
11703 |
5/8-11 |
1 -14 |
1 1/2 |
1.85 |
11704 |
3/4-10 |
1 1/4-12 |
1 1/2 |
3.00 |
11705 |
1 -8 |
1 1/2-12 |
2 |
5.15 |
|
|
| |
|
| |
|
