彈簧柱塞及擋銷(彈頂銷) |
|
與傳統(tǒng)的螺紋體彈簧柱塞不同, 杰根斯的Solid Drive®型彈簧柱塞是鋼制一體式結構: 內六角孔, 銷頂及柱塞體為一個整體。彈簧和尾部的固定螺絲不會從柱塞里掉出, 也不用特殊工具來拆卸。最大的好處是, 當調整Solid Drive®型彈簧柱塞時,整個彈簧柱塞整體轉動, 而不僅是單單一個螺絲。 --更多詳細介紹(4.2) |
|
|
|
| |
|
| |
|
| |
可伸縮型柱塞
L形手柄伸縮鎖緊型 |
|
 |
- 手動可伸縮, 易于移動和安插
- 旋轉手柄解鎖和脹緊柱塞
- 柱塞銷末端有小錐度, 以便于放置
- 所有尺寸產(chǎn)品的鎖緊元件標準相同
 |

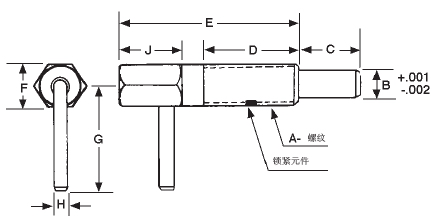

| 帶鎖緊柱塞 - 長銷頂 - 標準長度 |
鋼制
件號 |
鋼制
酚醛樹脂前端
件號 |
不銹鋼
件號 |
不銹鋼
酚醛樹脂前端
件號 |
柱端彈力(磅) |
A |
B |
C |
+.001
-.002
D |
E |
F |
G |
H |
J |
凈重
(磅)
10件 |
初始 |
滿載 |
27436 |
27575 |
27836 |
27579 |
.50 |
2.5 |
1/4-20 |
.156 |
3/ 8 |
5/ 8 |
1-1/4 |
1/4 |
5/ 8 |
3/32 |
1/ 2 |
.15 |
27437 |
27576 |
27837 |
27580 |
.75 |
3.75 |
3/8-16 |
.250 |
9/16 |
1-1/16 |
2 |
3/8 |
15/16 |
9/64 |
11/16 |
.53 |
27438 |
27577 |
27838 |
27581 |
1.0 |
5.0 |
1/2-13 |
.312 |
3/ 4 |
1-1/ 8 |
2-1/8 |
1/2 |
1-1/ 4 |
3/16 |
3/ 4 |
1.03 |
27439 |
27578 |
27839 |
27582 |
1.0 |
5.0 |
5/8-11 |
.375 |
1 |
1-3/ 4 |
3 |
5/8 |
1-5/16 |
3/16 |
1-1/16 |
2.23 |
帶鎖緊柱塞 - 長銷頂 - 短型 |
鋼制
件號 |
鋼制
酚醛樹脂前端
件號 |
不銹鋼
件號 |
不銹鋼
酚醛樹脂前端
件號 |
柱端彈力(磅) |
A |
B |
C |
+.001
-.002
D |
E |
F |
G |
H |
J |
凈重
(磅)
10件 |
初始 |
滿載 |
27416 |
27583 |
27867 |
27587 |
.125 |
.50 |
1/4-20 |
.156 |
3/16 |
7/16 |
3/4 |
1/4 |
9/16 |
3/32 |
1/4 |
.1 |
27417 |
27584 |
27868 |
27588 |
.25 |
1.25 |
3/8-16 |
.250 |
5/16 |
5/ 8 |
1-1/8 |
3/8 |
3/ 4 |
9/64 |
3/8 |
.3 |
27418 |
27585 |
27869 |
27589 |
.50 |
2.0 |
1/2-13 |
.312 |
13/32 |
7/ 8 |
1-1/2 |
1/2 |
1 |
3/16 |
1/2 |
.7 |
27419 |
27586 |
27870 |
27590 |
.75 |
2.5 |
5/8-11 |
.375 |
1/ 2 |
1-1/ 8 |
1-7/8 |
5/8 |
1-3/16 |
3/16 |
5/8 |
1.35 |
|
|
| |
|
| |
|
