| 可替換齒面支承頭 |
|
 |
杰根斯公司的可替換齒面支承頭所用材料有淬火硬化高速工具鋼或碳鋼嵌入.由于支承頭齒面的齒尖被壓入工件, 所以能以更小的壓緊力產生更大的夾持力. 杰根斯的齒面支承頭的固定方式有兩種:支承頭本身作為螺釘旋入螺孔固定, 或依靠支承頭背后的螺紋孔固定.
用杰根斯的齒面支承頭把杰根斯的軟口虎鉗制成硬化齒紋虎鉗,或在杰根斯的壓緊器上添加齒面支承頭以產生更大的夾緊力. 任何有粗糙夾持面的工件都可使用杰根斯的齒面支承頭. |
|
- 材料:主體, 低碳鋼
嵌入, 碳鋼
- 表面處理: 鋅
- 鋸齒形: .09" x 90°
- 提供CAD圖形文件
|

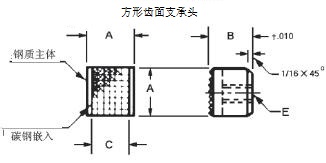

支承頭——硬質合金鋼 |
件號 |
類型 |
A |
B |
C |
E |
重量(磅)
10件 |
23708 |
圓形 |
3/8 |
3/ 8 |
5/16 |
10-32x 7/32 |
.15 |
23707 |
圓形 |
1/2 |
3/ 8 |
3/ 8 |
10-32x 7/32 |
.20 |
23702 |
圓形 |
1/2 |
1/ 2 |
3/ 8 |
10-32x11/32 |
.22 |
23703 |
圓形 |
1/2 |
21/32 |
3/ 8 |
10-32x 7/16 |
.30 |
23704 |
圓形 |
5/8 |
3/ 8 |
1/ 2 |
1/4-28x 7/32 |
.36 |
23705 |
圓形 |
3/4 |
3/ 8 |
5/ 8 |
1/4-28x 7/32 |
.44 |
23706 |
方形 |
1/2 |
3/ 8 |
13/32 |
10-32x 1/ 4 |
.30 |
|
- 材料: 高速工具鋼
- 表面處理: 黑色氧化處理
- 熱處理: Rc 60-62
- 鋸齒形: .09" x 90°
- 提供CAD圖形文件
|
支承頭——淬火工具鋼 |
件號 |
類型 |
A |
B |
C |
E |
重量(磅)
10件 |
23710 |
圓形 |
3/8 |
3/ 8 |
3/8 |
10-32x 3/8 |
.15 |
23711 |
圓形 |
1/2 |
3/ 8 |
1/2 |
10-32x 3/8 |
.20 |
23712 |
圓形 |
1/2 |
1/ 2 |
1/2 |
10-32x 1/2 |
.22 |
23713 |
圓形 |
1/2 |
21/32 |
1/2 |
10-32x.651 |
.30 |
23714 |
圓形 |
5/8 |
3/ 8 |
5/8 |
1/4-28x 3/8 |
.36 |
23715 |
圓形 |
3/4 |
3/ 8 |
3/4 |
1/4-28x 3/8 |
.44 |
23716 |
方形 |
1/2 |
3/ 8 |
1/2 |
10-32x 3/8 |
.30 |
|
|
| |
|
| |
|
