定位零部件 |
|
定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。 |
杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。 |
| 杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。 |
| |
|
| |
|
| |
定位銷導套 |
| |
 |
 |
|
件號 |
A |
B |
C |
重量
(1bs)
10件 |
|
28501 |
.3129
.3126 |
.5017
.5014 |
1/2 |
.16 |
|
28502 |
.5005
.5002 |
.7518
.7515 |
3/4 |
.47 |
|
28503 |
.7506
.7503 |
1.0018
1.0015 |
1 |
.94 |
|
28504 |
1.0007
1.0004 |
1.3772
1.3768 |
1 3/8 |
2.80 |
|
|
| |
|
| |
定位銷帶肩導套 |
| |
 |
 |
|
件號 |
A |
B |
C |
D |
E |
重量
(1bs)
10件 |
|
40901 |
.3129
.3126 |
.5017
.5014 |
1/2 |
5/8 |
3/32 |
.16 |
|
40902 |
.5005
.5002 |
.7518
.7515 |
3/4 |
7/8 |
3/32 |
.47 |
|
40903 |
.7506
.7503 |
1.0018
1.0015 |
1 |
1 1/8 |
1/8 |
.94 |
|
40904 |
1.0007
1.0004 |
1.3772
1.3768 |
1 3/8 |
1 1/2 |
1/8 |
2.65 |
|
|
| |
|
| |

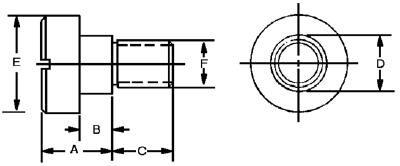

定位銷安裝螺絲 |
| |
 |
- 材料: 低碳鋼
- 表面處理: 黑色氧化
- 熱處理: 表面滲碳
- 螺紋等級: 2A-UNC
|
|
件號 |
A |
B |
C |
D |
E |
F |
重量
(1bs)
10件 |
|
10101 |
1/4 |
.135 |
3/8 |
3/8 |
5/8 |
5/16-18 |
.16 |
|
|
|
|
|
|
| |
|
|
